M23
-
23 мм
-
Резьбовое
-
6-19
Техническая информация
| Тип соединения | резьбовое |
| Материал корпуса | цинковый сплав с никелевым покрытием |
| Материал изолятора | нейлон 66 |
| Материал контакта | медь с золотым напылением |
| Сопротивление изоляции |
＞1013 мΩ |
| Степень защиты | IP67 |
| Количество циклов сочленения | 1000 |
| Температурный диапазон | -40°C ~ +125°C |
| Способ монтажа |
обжим |
| Диаметр кабеля |
I: 4-8 мм II: 8-13 мм III: 12-17мм |
Контакты М23 заказываются отдельно. Кабельные и приборные соединители маркируются цветными силиконовыми кольцами для идентификации. Серия условно разделена в каталоге на сигнальную и силовую часть. Разработана для того, чтобы подключать экранированный кабель. Это дает хорошую защиту от помех.
Размеры (Диаграмма соединений)

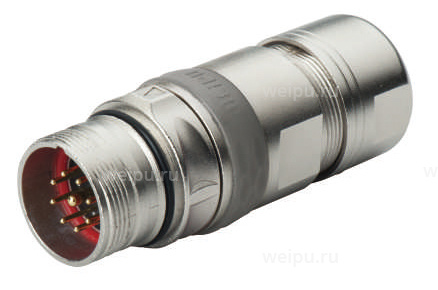

M23 (сигнальные)
IP67
- Ø кабеля: I: 4-8 мм, II: 8-13 мм, III: 12-17 мм
- Монтаж на кабель: Обжим
- Количество контактов: 9-19

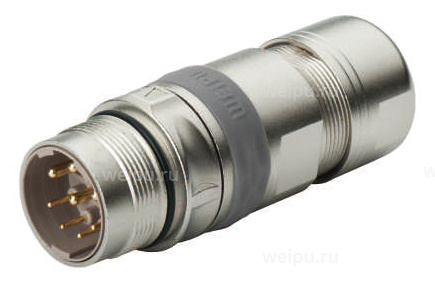

M23 (силовые)
IP67
- Ø кабеля: I: 4-8 мм, II: 8-13 мм, III: 12-17 мм
- Монтаж на кабель: Обжим
- Количество контактов: 6-8
Типы / Размеры
