Световое оборудование постоянно устанавливают, демонтируют и перевозят, а часть систем работает под открытым небом. При этом через силовые соединения передаются значительные нагрузки, а подключение должно оставаться быстрым и безопасным.
Неправильно выбранный разъём усложняет монтаж, увеличивает время подготовки площадки и создаёт проблемы при эксплуатации во влажной или пыльной среде.
Промышленные разъёмы CEE/TYP стандарта IEC 60309 предназначены для решения подобных задач — от подключения сценического оборудования до организации временных распределительных сетей.
Почему CEE/TYP удобны для систем освещения
Промышленные соединители CEE/TYP обладают рядом особенностей, важных для подключения светового и распределительного оборудования:
- Стандартизированное подключение — совместимость соединителей с соответствующими электрическими параметрами.
- Цветовая маркировка и механическая кодировка — помогают идентифицировать параметры и предотвращать ошибочное подключение.
- Разные токовые исполнения — позволяют подобрать разъём под нагрузку конкретной линии.
- Варианты монтажа — кабельные вилки и розетки, панельные, врезные и настенные исполнения.
Благодаря этому CEE/TYP применяются как в стационарных системах, так и в оборудовании, которое необходимо регулярно подключать и перемещать.
Номиналы и степень защиты
В ассортименте WEIPU представлены промышленные разъёмы CEE/TYP с основными токовыми номиналами 16 / 32 / 63 / 125 А и вариантами на 3, 4 или 5 полюсов.

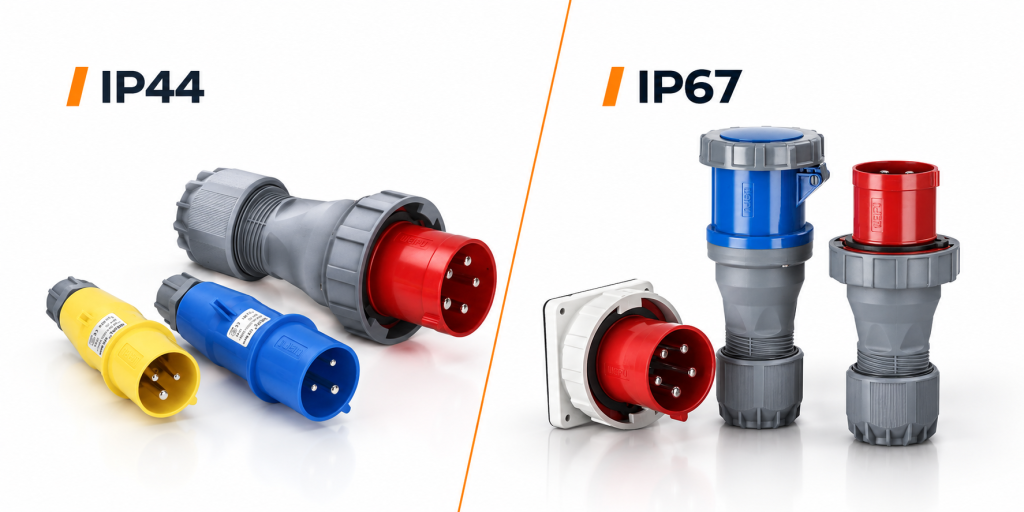

При выборе необходимо учитывать степень защиты соединителя. Для серии предусмотрены исполнения IP44 и IP67, предназначенные для разных условий эксплуатации.
| Степень защиты | Где применяется |
|---|---|
| IP44 | Защищённые участки, помещения, размещение под навесом и внутри конструкций, где возможны брызги воды. |
| IP67 | Открытые площадки, влажные и запылённые участки, где необходима повышенная защита соединения. |
При этом доступные токовые номиналы зависят от исполнения: в линейке WEIPU IP44 представлены варианты на 16–63 А, а IP67 — на 16–125 А.
Нет необходимости выбирать IP67 для каждого подключения. Если соединение находится в защищённой зоне, может быть достаточно IP44. Однако на участках с повышенным воздействием воды и пыли требуется соответствующая степень защиты.
Цветовая маркировка и ключ по IEC 60309
Стандарт IEC 60309 предусматривает цветовую идентификацию разъёмов и определённое положение защитного контакта относительно ключа корпуса.
Такая конструкция помогает исключить соединение несовместимых по электрическим параметрам вилок и розеток.
Например, для распространённых исполнений на 230 В используется синий цвет, а для 400 В — красный. Дополнительную защиту обеспечивает ключевое, или «часовое», положение контакта заземления.
При подборе необходимо проверять не только цвет корпуса, но и номинальное напряжение, частоту, количество контактов и конкретное исполнение разъёма.
Варианты исполнения WEIPU
Для систем освещения и силового распределения доступны различные конструкции CEE/TYP:
- Кабельные вилки — для подключения оборудования к питающей линии.
- Кабельные розетки — для переносных соединений и удлинительных линий.
- Панельные и врезные розетки — для установки в распределительные шкафы и корпуса оборудования.
- Настенные и накладные исполнения — для организации стационарных точек подключения.
Это позволяет подобрать соединители как для постоянной системы электроснабжения, так и для временной распределительной сети.
Где применяются CEE/TYP
Разъёмы используются для подключения силового оборудования и распределительных линий. Стандартизированные соединения удобны при регулярном монтаже, демонтаже и изменении конфигурации площадки.
Для временных систем электроснабжения особенно важны токовая нагрузка, условия размещения и защита соединений от внешней среды.
CEE/TYP могут применяться в силовых линиях и распределительных узлах, обеспечивающих питание групп осветительного оборудования.
Промышленные разъёмы позволяют организовать подключение временного освещения и распределительных устройств с учётом условий эксплуатации.
Кабельные и панельные исполнения используются в мобильных электрических шкафах, переносном оборудовании и временных силовых сетях.
При этом область применения CEE/TYP не ограничивается освещением: такие соединители также используются в промышленном оборудовании и системах распределения электроэнергии.
Как выбрать CEE-разъём: мини-чек-лист
Перед подбором конкретного исполнения необходимо определить:
- Токовую нагрузку — рабочий ток подключаемой линии.
- Напряжение и количество фаз — параметры питающей сети.
- Количество контактов — в соответствии со схемой подключения.
- Тип монтажа — кабельный, панельный или настенный.
- Характеристики кабеля — сечение, наружный диаметр и способ присоединения.
- Степень защиты — IP44 или IP67 с учётом условий размещения.
- Частоту подключения и отключения — предполагаемый режим эксплуатации.
- Условия окружающей среды — воздействие влаги, пыли и механических нагрузок.
Эти параметры позволяют подобрать конкретное исполнение CEE/TYP, соответствующее требованиям системы, а не просто внешне похожий разъём.
Подберите CEE/TYP для вашего проекта
Промышленные разъёмы CEE/TYP обеспечивают стандартизированное силовое подключение оборудования. Различные токовые номиналы, степени защиты и варианты монтажа позволяют использовать их в сценическом освещении, наружных системах и временных распределительных сетях.
Специалисты WEIPU помогут подобрать разъёмы под параметры вашей системы и при необходимости предложат решение для кабельной сборки.
Передайте нам данные о нагрузке, количестве фаз, способе монтажа и условиях эксплуатации — мы поможем выбрать подходящее исполнение.
