ESC

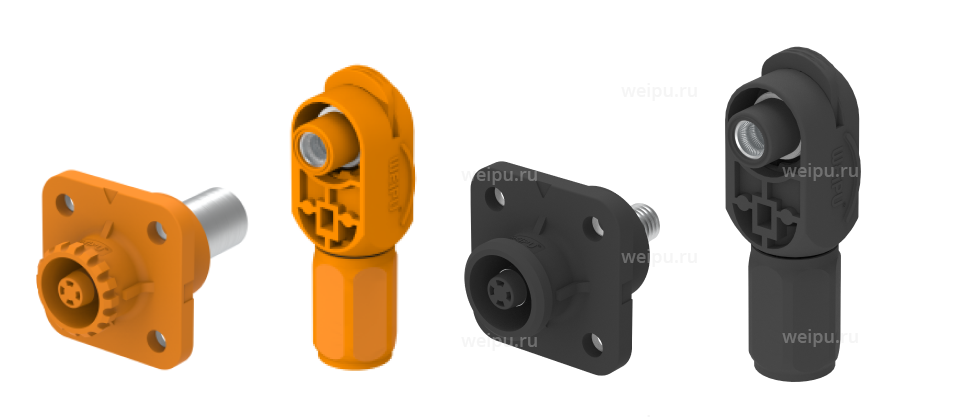

Компактные высоковольтные разъёмы серии ESC для мощных систем

Разъёмы ESC — это цилиндрические соединители с защёлкой и винтовой фиксацией, разработанные для промышленного применения. Они обеспечивают надёжное подключение с током до 120 А и напряжением до 1500 В (DC). Благодаря корпусу из PA66+GF, IP67‑герметичности и надёжному защёлочному механизму, ESC особенно хорошо подходят там, где нужны компактные и мощные соединения.

Разъёмы серии ESC WEIPU взаимозаменяемы с силовыми разъёмами Amphenol Industrial SurLok Plus!


Основные характеристики серии ESC
• Количество контактов: 1
• Рабочий ток: до 120 А
• Напряжение: до 1500 В DC
• Сечение жилы — 16 мм2; 25 мм2 (в зависимости от модели)
• Диаметр кабеля — ∅8.1±0.2 мм; ∅10.2±0.2 мм (в зависимости от модели)
• Материалы: корпус PA66 с усилением стекловолокном, герметичные контакты из серебряной меди
• Уровень защиты: IP67, устойчивость к вибрациям, пыли и влаге
• Фиксация: винтовой угловой монтаж — обеспечивает надёжность в условиях вибрации
• Рабочая температура: от –40 °C до +125 °C
• Надёжность: минимум 100 циклов сочленения


Области применения
• Промышленные силовые модули и распределительные щиты
• Автоматизированные узлы с высокими токовыми нагрузками
• Энергетика: накопители, инверторы, солнечные станции
• Электротранспорт и зарядные станции
• Механизированное оборудование и спецтехника
