Heavy Duty WEIPU: питание, сигналы и пневматика в одном промышленном разъёме

В сложном промышленном оборудовании редко приходится подключать что-то одно. Рядом работают силовое питание, сигнальные цепи, линии управления и передачи данных, а в некоторых системах — ещё и пневматика.

Можно предусмотреть отдельный разъём и кабельный ввод для каждого подключения. Но чем сложнее оборудование, тем больше становится сам соединительный узел: растёт количество кабелей и точек подключения, требуется больше места, а монтаж и последующее обслуживание усложняются.

Heavy Duty WEIPU позволяет подойти к этой задаче иначе — объединить несколько типов подключений в одном промышленном разъёме. Разберёмся, как устроена такая система, что можно разместить внутри одного корпуса и в каких проектах модульная конструкция действительно оправдана.

Как устроен модульный Heavy Duty-разъём?

Heavy Duty можно представить как конструктор, конфигурация которого собирается под конкретную задачу.

В основе системы четыре элемента:

Именно модульность позволяет собрать один соединительный узел под конкретную систему вместо установки нескольких отдельных разъёмов.

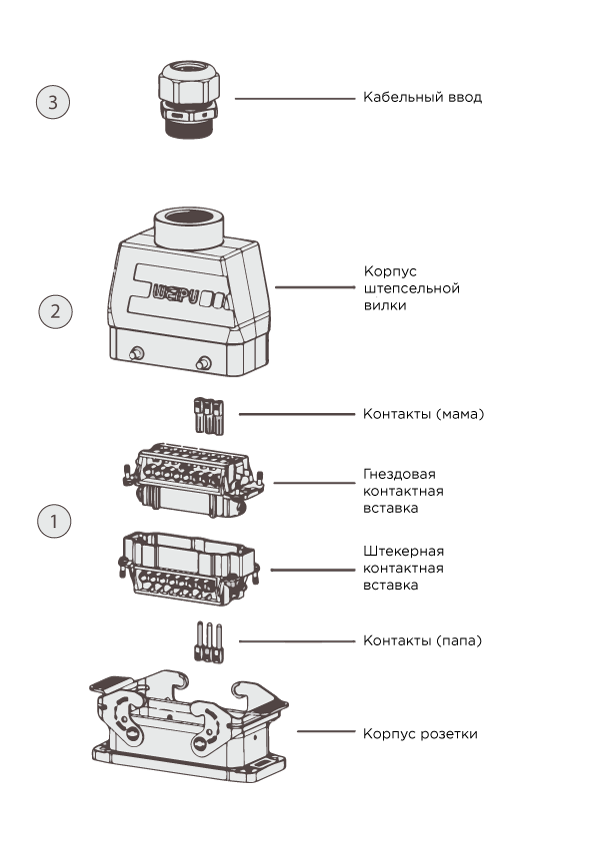

Основные элементы промышленного разъёма Heavy Duty WEIPU

Что можно объединить в одном разъёме?

Конфигурация Heavy Duty зависит от задачи оборудования. В одном соединительном узле могут сочетаться питание, сигналы, данные и пневматика.

В ассортименте WEIPU для этого предусмотрены разные типы вставок.

Например, комбинированные вставки серии HK позволяют объединить силовые и сигнальные контакты внутри одной вставки. То есть питание и сигналы проходят через один соединительный узел.

Более гибкий вариант — модульные вставки серии HM. Они собираются из отдельных модулей и позволяют комбинировать внутри одного корпуса различные соединения: проводные, оптические и пневматические.

Также существуют исполнения для большого тока, высокого напряжения или высокой плотности контактов — конкретная вставка подбирается под параметры системы.

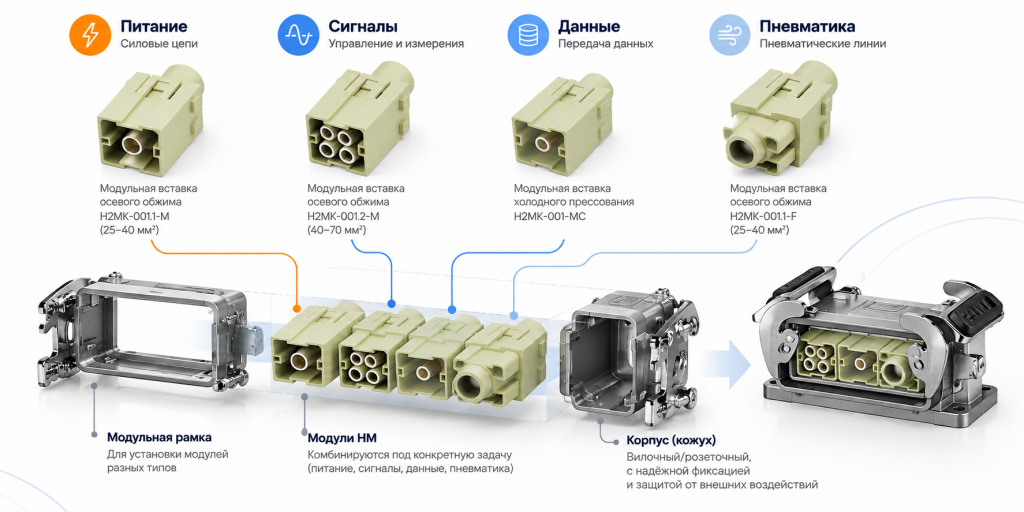

Модульная система HM позволяет комбинировать разные типы соединений в одном корпусе

Зачем объединять несколько подключений?

Главное преимущество Heavy Duty не в количестве доступных вставок и модулей, а в том, что модульная конструкция меняет сам соединительный узел оборудования.

Вместо нескольких отдельных подключений можно получить одно. Это даёт сразу несколько практических преимуществ:

Это особенно заметно в сложном оборудовании, где в одной зоне сходится сразу несколько разнотипных цепей.

Что ещё важно в конструкции Heavy Duty?

Модульность — не единственная особенность таких разъёмов. При проектировании соединения учитывается и конструкция самого корпуса.

Один из важных элементов — защитный проводник PE. Он замыкается первым при подключении и размыкается последним при отключении. Таким образом, заземление появляется раньше силовых цепей и сохраняется до момента их разъединения.

Конструкция также позволяет подобрать расположение кабельного ввода под компоновку оборудования: он может быть верхним или боковым, с метрической или PG-резьбой под гермоввод.

Для фиксации корпуса используются одинарные или двойные рычаги. Такая механика рассчитана в том числе на ситуации, когда соединение необходимо быстро демонтировать целиком.

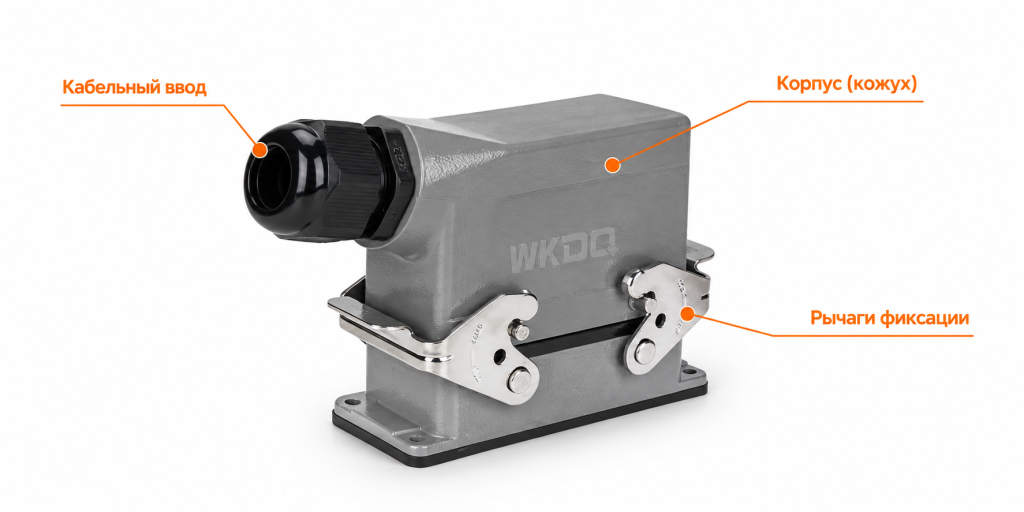

Корпус Heavy Duty WEIPU: кабельный ввод и рычажная система фиксации

Где применяются Heavy Duty-разъёмы?

Модульные промышленные разъёмы особенно полезны там, где в одном оборудовании необходимо подключить большое количество различных цепей.

Когда Heavy Duty действительно оправдан?

Heavy Duty — не универсальная замена обычному промышленному разъёму.

Модульная система имеет смысл прежде всего тогда, когда:

• в одном узле сходится много разнотипных цепей;
• пространство для подключения ограничено;
• необходимо сократить количество отдельных разъёмов;
• оборудование регулярно обслуживается;
• требуется возможность быстро отсоединить целый блок.

То есть выбирать Heavy Duty стоит не ради самой модульности, а тогда, когда она действительно упрощает конструкцию и работу с оборудованием.

Один разъём под конкретную систему

Heavy Duty WEIPU позволяет собрать сложное подключение из типовых элементов и объединить несколько функций в одном соединительном узле.

Корпус, вставки, контакты и модули подбираются под конкретную схему: какие цепи необходимо подключить, какие токи и сигналы передаются, нужны ли линии данных или пневматика.
