Как читать парт-номера цилиндрических разъёмов Weipu серии S

Парт-номер разъёма Weipu — это система обозначений, в которой зашиты все основные параметры: серия, размер, тип корпуса, информация о контактах и кабеле, способ монтажа.

Если знать логику построения партномера, вы сможете выбрать нужный разъём по артикулу без долгого поиска в каталоге. Давайте разберемся, как читать парт-номер разъема Weipu серии S.

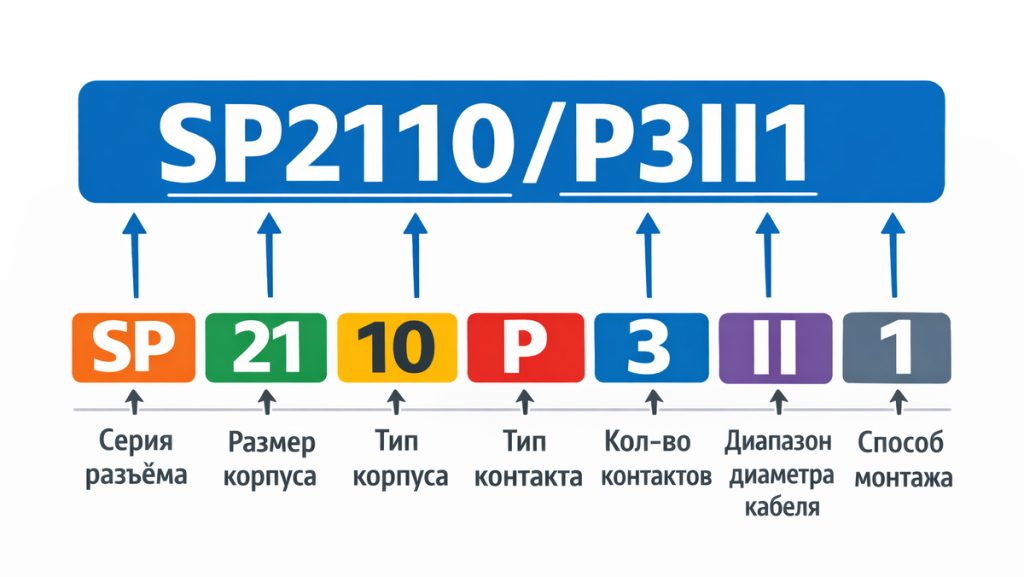

Общая структура парт-номера на примере разъема SP2110/P3II1

Партномера Weipu S

Расшифровка элементов парт-номера серии S


1. Серия

SP2110/P3II1. Первые буквы указывают на полное наименование серии разъёма, определяют его конструктив и класс применения. Примеры:

  • SP — пластиковые разъёмы с резьбовым соединением, размер корпуса 11-29, защита IP 67-68.

  • SY — пластиковые разъёмы с соединением байонет, размер корпуса 11-29, защита IP 67-68.

  • SF — металлические push-pull разъёмы из латунного сплава с хромированным покрытием, размер корпуса 6-20, защита IP 65-67.

  • SA — металлические push-pull разъёмы из анодированного алюминиевого сплава, размер корпуса 6-28, защита IP 67.

  • ST — металлические разъёмы с резьбовым соединением из цинкового сплава с чёрным никелевым покрытием, размер корпуса 12, защита IP67.


2. Размер корпуса

SP2110/P3II1. Цифры после серии обозначают размер корпуса - диаметр монтажного отверстия панели в мм. Примеры:

  • SP1310/P7II → размер корпуса 13.

  • SP1711/S3I→ размер корпуса 17.

Чем больше размер, тем выше допустимые токи и больше возможное количество контактов.


3. Тип корпуса

SP2110/P3II1. Две цифры перед слэшем определяют конструктивное исполнение разъёма и место его крепления. Возможные типы корпусов:

  • 10 → кабельный разъем.

  • 11 → межкабельный разъем.

  • 12 → панельный разъем, крепление гайкой внутри.

  • 13 → панельный разъем с фланцем.

  • 15 → панельный разъем, крепление гайкой снаружи.


4. Тип контактов

SP2110/P3II1. Буква после слэша определяет тип контактов:

  • P — вилка (штыревой контакт, «папа»).

  • S — розетка (гнездовой контакт, «мама»).


5. Количество контактов

SP2110/P3II1. Цифра после обозначения типа контакта - это общее число контактов (пинов) в разъёме. Примеры:

  • SP1310/P7II → количество контактов 7.

  • SP1711/S3I → количество контактов 3.

Доступные конфигурации зависят от серии и размера корпуса.


6. Диаметр кабеля

SP2110/P3II1. При подборе разъема важно знать диаметр вашего кабеля. В парт-номере разъема указан диапазон наружного диаметра кабеля. Он может обозначаться I, II, III. Измеряется в мм. Например:

  • Разъем SP1310/S6I подойдет на кабель диаметром 4-6,5 мм.

  • Разъем SP2111/S8II3 подойдет на кабель диаметром 7-12 мм.

Точный диапазон диаметра кабеля смотрите в описании разъема в каталоге.


7. Способ монтажа

SP2110/P3II1. Цифры 1 ,2, 3 в конце парт-номера обозначают способ монтажа разъема. Если в конце парт-номера нет такой цифры, то по умолчанию способ монтажа - 1, пайка. Возможные способы монтажа:

  • 1 — пайка.

  • 2 — винтовое соединение.

  • 3 — обжим.


8. Наличие крышки

Если в конце партномера есть обозначение С, то разъем поставляется с крышкой. Например, в разъеме SP2111/S8II3C крышка точно есть. При отсутствии этого обозначения информацию о наличии крышки нужно уточнять в описании разъема в каталоге.


Разбор парт-номера разъема SP2110/P3II1, взятого в качестве примера в этой статье:

Серия SP. Размер корпуса 21 мм. Тип корпуса 10 - разъем на кабель. Тип контакта P - вилка. Количество контактов 3. Диапазон диаметра кабеля II - 7-12 мм. Способ монтажа 1 - пайка.
