Как читать парт-номера цилиндрических разъёмов Weipu серии W

Парт-номер разъёма Weipu — это система обозначений, в которой зашиты все основные параметры: серия, размер, тип корпуса, информация о контактах и кабеле, способ монтажа.

Если знать логику построения партномера, вы сможете выбрать нужный разъём по артикулу без долгого поиска в каталоге. Давайте разберемся, как читать парт-номер разъема Weipu серии W.

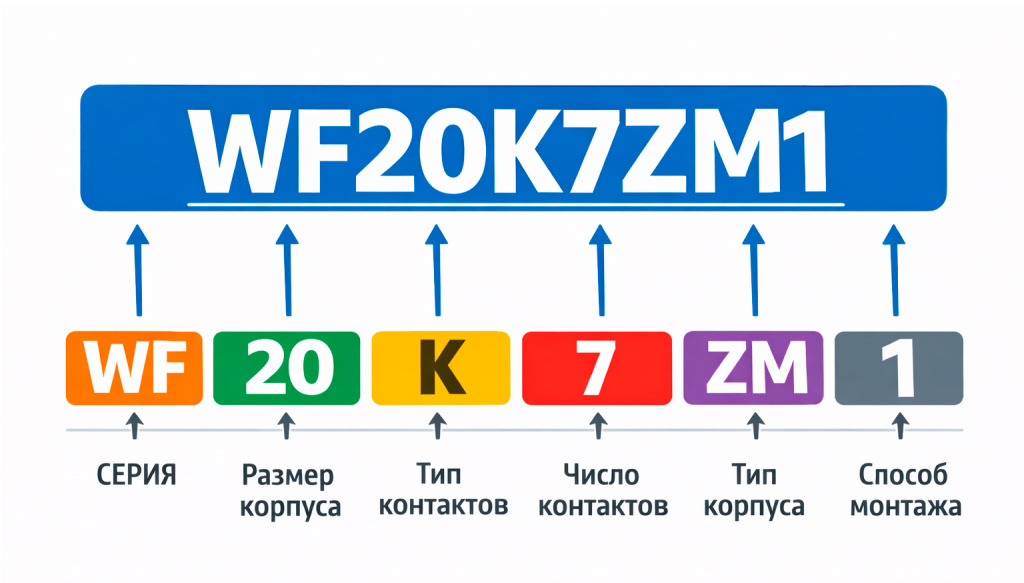

Общая структура парт-номера на примере разъема WF20K7ZM1

Партномера Weipu W


Расшифровка элементов парт-номера серии W


1. Серия

WF20K7ZM1. Первые буквы указывают на полное наименование серии разъёма, определяют его конструктив и класс применения. Примеры:

  • WK — металлические разъёмы с push-lock соединением (новая линейка), размер корпуса 16-28, защита IP68.
  • WF — металлические разъёмы с резьбовым соединением, размер корпуса 16-55, защита IP 65-67
  • WY — металлические разъёмы с соединением байонет, размер корпуса 12-55, защита IP 55-67.
  • WA — пластиковые разъёмы с резьбовым соединением, размер корпуса 22, защита IP67.
  • WP — металлические разъёмы с соединением байонет, размер корпуса 20, защита IP 50-55.


2. Размер корпуса

WF20K7ZM1. Цифры после серии обозначают размер корпуса - диаметр монтажного отверстия панели в мм. Примеры:

  • WY32K13TI1 → размер корпуса 32.
  • WF40K9ZI1→ размер корпуса 40.

Чем больше размер, тем выше допустимые токи и больше возможное количество контактов.


3. Тип контактов

WF20K7ZM1. Буква после размера корпуса определяет тип контактов:

  • J — вилка (штыревой контакт, «папа»).
  • K — розетка (гнездовой контакт, «мама»).

4. Количество контактов

WF20K7ZM1. Цифра после обозначения типа контактов - общее число контактов (пинов) в разъёме. Примеры:

  • WY32K13TI1 → количество контактов 13.
  • WF40K9ZI1 → количество контактов 9.

Доступные конфигурации зависят от серии и размера корпуса.

5. Тип корпуса

WF20K7ZM1. Две буквы после числа контактов определяют конструктивное исполнение разъёма и место его крепления. Примеры:

  • TE → кабельный разъем.
  • TI → кабельный разъем с резиновым хвостиком.
  • ZE → межкабельный разъем.
  • Z → панельный разъем с квадратным фланцем
  • ZM → панельный разъем, крепление гайкой внутри.
  • ZG → панельный разъем с фланцем, 2 отверстия.

6. Способ монтажа

WF20K7ZM1. Цифры 1 ,2, 3 в конце парт-номера обозначают способ монтажа разъема:

  • 1 — пайка.
  • 2 — винтовое соединение.
  • 3 — обжим.

Если в конце парт-номера нет такой цифры, то по умолчанию способ монтажа - 1, пайка.


Разбор парт-номера разъема WF20K7ZM1, взятого в качестве примера в этой статье:

Серия WF. Размер корпуса 20 мм. Тип контакта K - розетка. Количество контактов 7. Тип корпуса ZM - панельный разъем, крепление гайкой внутри. Способ монтажа 1 - пайка.
