M23Q с байонетным замком: быстрое подключение для роботов, приводов и сервомоторов
В промышленном оборудовании разъёмы формата M23 применяются для подключения сервомоторов, приводов, энкодеров и других узлов автоматизации. Для таких систем важны не только электрические характеристики соединения, но и его механическая надёжность, защита от внешних воздействий и удобство обслуживания.

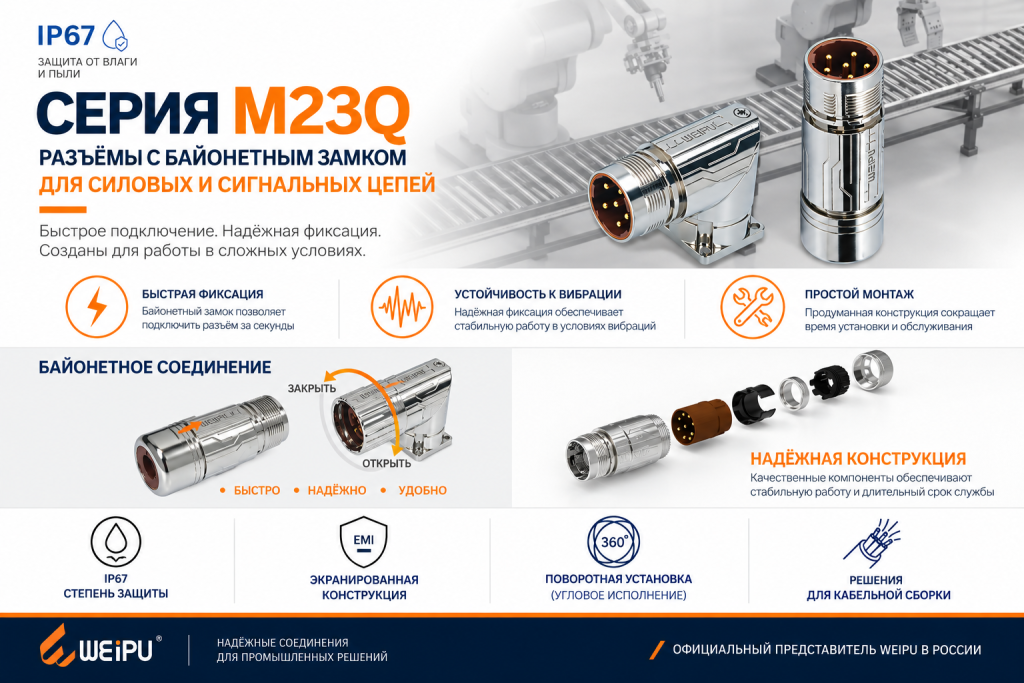

WEIPU M23Q — серия разъёмов формата M23 с байонетным механизмом фиксации. В отличие от резьбовой серии M23X, для соединения M23Q используется быстрый поворотный механизм. Он позволяет быстрее соединять и разъединять ответные части, что особенно удобно для оборудования, которое регулярно подключают или обслуживают.
Серия представлена исполнениями для силовых и сигнальных цепей. Для силовых конфигураций доступны варианты на 6 и 8 контактов с параметрами до 28 А и 600 В, для сигнальных — от 9 до 19 контактов с параметрами до 20 А и 300 В. Степень защиты в соединённом состоянии — IP67, рабочий температурный диапазон — от −40 до +125 °C, ресурс — не менее 1000 циклов соединения.
M23X и M23Q: в чём практическая разница
M23X и M23Q имеют сопоставимые основные электрические характеристики, контактные конфигурации и степень защиты. Главное различие между сериями — способ механической фиксации.
| Параметр | M23X | M23Q |
|---|---|---|
| Тип фиксации | Резьбовое соединение | Байонетный замок |
| Степень защиты | IP67 | IP67 |
| Силовые исполнения | 6 и 8 контактов, до 28 А / 600 В | 6 и 8 контактов, до 28 А / 600 В |
| Сигнальные исполнения | 9–19 контактов, до 20 А / 300 В | 9–19 контактов, до 20 А / 300 В |
| Подключение контактов | Обжим | Обжим |
| Ресурс соединений | ≥1000 циклов | ≥1000 циклов |
| Экранирование | Есть | Есть |
В M23X для фиксации используется резьбовое соединение. В M23Q — байонетный механизм: ответные части совмещаются и фиксируются поворотом. Такая конструкция сокращает время подключения и отключения и особенно актуальна для узлов, к которым требуется регулярный доступ при монтаже или техническом обслуживании.
Байонетная конструкция M23Q также рассчитана на стабильную фиксацию при вибрации и движении оборудования — например, в робототехнике, сервоприводах и автоматизированных машинах.
Экранирование для силовых и сигнальных цепей
M23Q имеет металлический корпус и экранированную конструкцию, которая помогает снизить воздействие электромагнитных помех. Это особенно важно в промышленном оборудовании, где рядом могут проходить силовые и сигнальные линии.
Для сигнальных исполнений экранирование помогает поддерживать стабильность передачи сигнала в электрически зашумлённой среде — например, в системах автоматизации и цепях обратной связи энкодеров.
При подборе разъёма для таких систем важно учитывать не только ток, напряжение и количество контактов, но и требования к электромагнитной совместимости оборудования.
Где применяется M23Q
M23Q рассчитан как на силовые, так и на сигнальные подключения. Серия применяется в различных узлах промышленного оборудования:
- робототехника;
- сервомоторы и электроприводы;
- энкодеры и системы обратной связи;
- промышленная автоматизация;
- автоматизированные станки и оборудование;
- испытательное и измерительное оборудование;
- оборудование для эксплуатации в сложных промышленных и наружных условиях.
Особенно актуален M23Q для оборудования, где соединение требуется периодически размыкать при монтаже, настройке или техническом обслуживании.
Важно: M23Q и M23X — разные механические исполнения
Несмотря на близкие электрические характеристики, M23Q и M23X используют разные механизмы фиксации. M23Q оснащён байонетным замком, а M23X — резьбовым соединением.
Поэтому при подборе необходимо учитывать не только контактную схему и электрические параметры, но и механическую совместимость ответных частей. При замене существующего разъёма совпадения количества контактов, тока и напряжения недостаточно — ответная часть должна соответствовать выбранному механизму соединения.
Как подобрать M23Q под задачу
Для выбора конкретного исполнения необходимо определить:
- назначение подключения — питание, сигнал или обратная связь;
- количество контактов;
- ток и напряжение цепей;
- исполнение разъёма — кабельное или панельное, вилка или розетка;
- условия эксплуатации — температура, влажность, вибрация, установка в помещении или на улице;
- частоту подключения и обслуживания.
Для M23Q доступны разные конструктивные исполнения, поэтому окончательный вариант стоит подбирать под конкретный узел оборудования и условия монтажа.
Пришлите количество контактов, ток и напряжение, назначение и условия эксплуатации — специалисты WEIPU помогут подобрать M23Q под конкретную задачу и проконсультируют по подходящему исполнению.
