Рекомендации для отверстий кабельных вводов и адаптеров WEIPU

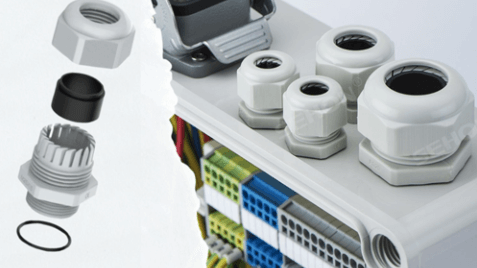

Использование кабельных вводов WEIPU — это гарантия надежности вашего оборудования. Прочные материалы, продуманная конструкция и оригинальные уплотнительные элементы обеспечивают герметичность соединений, простоту монтажа и долгий срок службы. Это решение, которому доверяют производители по всему миру.
Как выбрать ввод или адаптер PA рукава по толщине панели?
|
Толщина панели (H) |
Возможность нарезки резьбы |
Рекомендуемые изделия |
|
H < 1,5 мм |
Резьба невозможна |
Стандартные кабельные вводы с обычной или утолщённой гайкой |
|
1,5 мм ≤ H < 4 мм |
Резьба не рекомендуется |
Стандартные кабельные вводы с обычной гайкой |
|
4 мм ≤ H < 10 мм |
Резьба возможна |
Удлиненные вводы или адаптеры, обычные или двойные гайки |
|
H ≥ 10 мм |
Резьба возможна, нарезать с осторожностью |
Длинные металлические вводы или адаптеры |
Комментарии:
- Тонкая стенка: достаточно стандартного сверления с зазором 0,2–0,3 мм от наружного диаметра резьбы.
- Стандартная стенка: используются стандартные модели с обычной глубиной посадки.
- Толстая стенка: допускается нарезка резьбы и использование удлинённых адаптеров.
- Очень толстая стенка: резьба возможна, но только с удлиненными металлическими кабельными вводами или адаптерами.

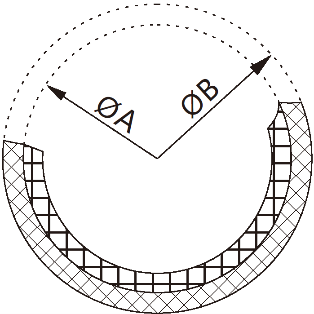

Рекомендации к диаметрам отверстий
- Для стандартных монтажных отверстий диаметр A должен быть на 0,2–0,3 мм больше наружного диаметра резьбы.
- Для усиленных и удлиненных продуктов диаметр A увеличивается как минимум на 0,5 мм.
|
⚠️ При превышении допустимых размеров герметичность соединения снижается, а уплотнительное кольцо может не сработать должным образом. Для всех герметичных моделей рекомендуется использование оригинальных уплотнительных прокладок WEIPU.
На рисунке:
|
Обработка панели
- Для резьбовых отверстий поверхность должна быть ровной, без сколов и заусенцев, чтобы избежать повреждения резьбы и корпуса ввода.
- Для обычных отверстий также требуется ровная поверхность панели для обеспечения плотного прилегания уплотнительного кольца и фиксации без деформации корпуса.
- Не размещайте вводы на сгибах панели/корпуса, чтобы не потерять герметичность или делайте ровную площадку на сгибе под кабельный ввод.
Почему это важно
Соблюдение этих требований обеспечивает:
- сохранение герметичности IP-защиты даже в сложных условиях эксплуатации;
- надёжную фиксацию кабельных вводов и адаптеров;
- устойчивость соединения при вибрациях и температурных колебаниях;
- долгий срок службы узла подключения.
Хотите узнать больше или получить помощь в подборе кабельных вводов и адаптеров?
Свяжитесь с нашими техническими специалистами WEIPU — мы подберём оптимальное решение для вашей задачи и условий эксплуатации.
