При выборе разъёма для оборудования, которое будет работать на улице, обычно обращают внимание на степень защиты IP. Она показывает, насколько корпус защищён от проникновения пыли и воды. Но для некоторых проектов этого недостаточно: важно также понимать, как материал корпуса переносит воздействие окружающей среды и соответствует ли компонент требованиям международных стандартов.
Отдельные исполнения разъёмов WEIPU SP21 и SY21 получили сертификацию UL 2238, а материал их корпусов имеет рейтинг UL F1. Разберёмся, что означают эти обозначения, чем они отличаются от привычной IP-защиты и в каких случаях стоит обратить на них внимание.
SP21 и SY21: в чём разница между сериями?
SP21 и SY21 — круглые пластиковые разъёмы WEIPU одного типоразмера. Главное различие между ними заключается в механизме фиксации.

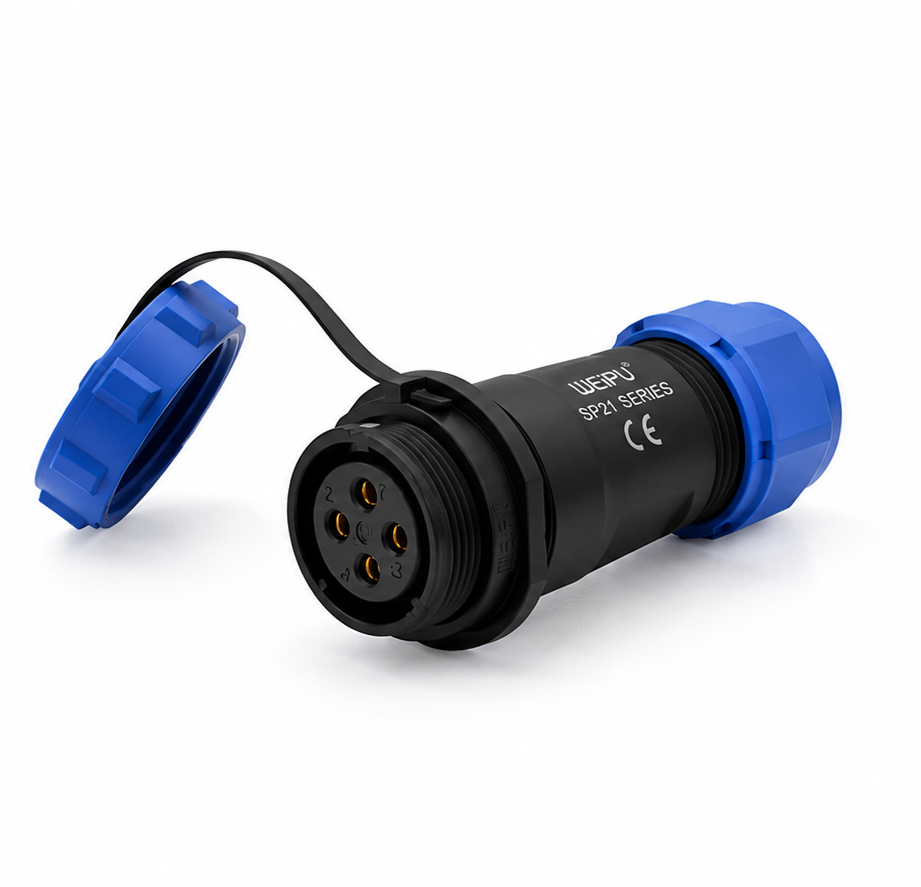

WEIPU SP21
Круглые разъёмы с резьбовой фиксацией. Степень защиты IP68 в сочленённом виде.
Смотреть серию →

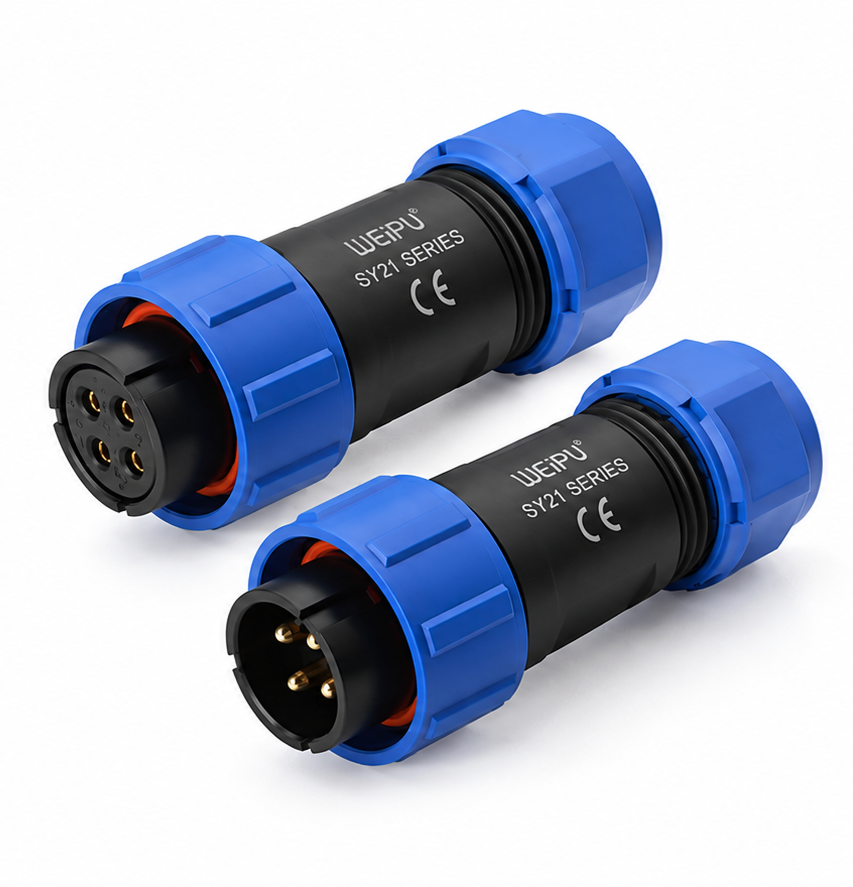

WEIPU SY21
Круглые разъёмы с байонетной фиксацией. Степень защиты IP67 в сочленённом виде.
Смотреть серию →Серия SP21 использует резьбовое соединение, а SY21 — байонетный замок. Это позволяет выбирать конструкцию в зависимости от требований к монтажу и обслуживанию оборудования.
| Характеристика | SP21 | SY21 |
|---|---|---|
| Тип соединения | Резьбовое | Байонетное |
| Степень защиты в сочленённом виде | IP68 | IP67 |
| Материал корпуса | PC/PA66 | PC/PA66 |
| Класс горючести | V-0 | V-0 |
| Номинальный ток для исполнений с 2–5 контактами | До 30 А* | До 30 А* |
| Номинальное напряжение для исполнений с 2–5 контактами | До 500 В* | До 500 В* |
* Значения зависят от контактной вставки и способа заделки. При повышенной температуре и полной загрузке контактов необходимо учитывать снижение допустимого тока (дерейтинг).
Степень защиты IP также относится к конкретному сочленённому исполнению при соблюдении предусмотренных условий монтажа, а не автоматически ко всем вариантам серии.
Что означает сертификация UL 2238?
UL 2238 — американский стандарт безопасности для разъёмных соединителей и фитингов, в том числе применяемых в цепях питания и осветительных системах.
Если говорить проще, сертификация подтверждает, что конкретное исполнение разъёма прошло независимую проверку на соответствие требованиям этого стандарта.
Для производителя оборудования это возможность использовать компонент с документально подтверждёнными характеристиками, что особенно актуально в проектах с международными требованиями к комплектующим.
Важный момент: сертификация UL 2238 распространяется не на всю линейку SP21 и SY21, а на определённые конфигурации с количеством контактов от 2 до 7. Перед заказом необходимо проверить наличие сертификации у конкретного артикула.
Что такое UL F1 и почему это важно?
Если UL 2238 относится к безопасности разъёмного соединителя, то рейтинг UL F1 характеризует материал, из которого изготовлен его корпус.
UL F1 — это классификация полимерного материала, подтверждающая его стойкость к определённым воздействиям наружной среды, включая ультрафиолетовое излучение и воду.
Для оборудования, установленного на открытом воздухе, это особенно актуально: корпус разъёма может подвергаться воздействию солнечного света, осадков и других внешних факторов.
При этом важно различать два показателя:
IP67/IP68 — характеризует защиту конкретного исполнения разъёма от проникновения пыли и воды при установленных условиях.
UL F1 — подтверждает определённые свойства самого полимерного материала с точки зрения его пригодности для наружного применения.
Эти характеристики не заменяют, а дополняют друг друга.
Наличие рейтинга UL F1 не означает, что разъём подходит для абсолютно любых погодных условий или имеет гарантированный срок службы на улице. При подборе по-прежнему необходимо учитывать температуру эксплуатации, механические нагрузки, условия монтажа и другие требования проекта.
Когда стоит выбирать сертифицированное исполнение?
Наличие UL 2238 и материала класса UL F1 может стать дополнительным критерием при выборе разъёмов для нескольких категорий оборудования.
01. Экспортное оборудование
Если производитель поставляет оборудование на международные рынки, в технической документации проекта могут быть предусмотрены требования к сертификации отдельных компонентов. Использование соответствующего исполнения позволяет подтвердить характеристики разъёма необходимыми документами.
02. Уличные системы и наружная инфраструктура
При проектировании оборудования для наружной установки важно учитывать не только герметичность соединения, но и свойства материала корпуса. Рейтинг UL F1 помогает подтвердить его стойкость к определённым воздействиям внешней среды.
03. Промышленная автоматика и машиностроение
Производителям машин, оборудования и системным интеграторам важно заранее понимать, какие характеристики комплектующих подтверждены документально. Наличие сертифицированных компонентов может упростить подготовку технической документации и прохождение процедур оценки соответствия готового изделия, если это предусмотрено требованиями проекта.
При этом отсутствие UL F1 само по себе не означает, что другие исполнения разъёмов не подходят для наружного применения. Выбор зависит от условий эксплуатации и требований конкретного проекта.
Как подобрать подходящее исполнение SP21 или SY21?
Сертификация UL 2238 и рейтинг материала UL F1 расширяют возможности применения отдельных исполнений SP21 и SY21 в проектах, где необходимы подтверждённые характеристики компонентов.
Однако при подборе важно учитывать не только наличие сертификата, но и параметры самого соединения: количество контактов, номинальные электрические характеристики, способ монтажа и условия эксплуатации.
Специалисты WEIPU помогут проверить сертификацию конкретного артикула, подобрать подходящее исполнение и предоставить доступную подтверждающую документацию.
