WEIPU представила промышленные разъёмы с угловым доступом к винтовым контактам
WEIPU расширила варианты подключения проводов для отдельных серий промышленных разъёмов, представив винтовые контакты с угловым доступом. Новое исполнение облегчает монтаж на месте эксплуатации, обеспечивает удобный доступ к винтам и надёжное силовое подключение в ограниченном пространстве.
В шкафах управления, панельном оборудовании, наружных корпусах, системах автоматизации и силовых соединениях на большие токи часто не хватает места для подключения проводов. После установки разъёма добраться до обычных винтовых клемм с прямым доступом бывает сложно. Новая конструкция решает эту проблему: монтажник может затянуть винт через боковое отверстие под углом.

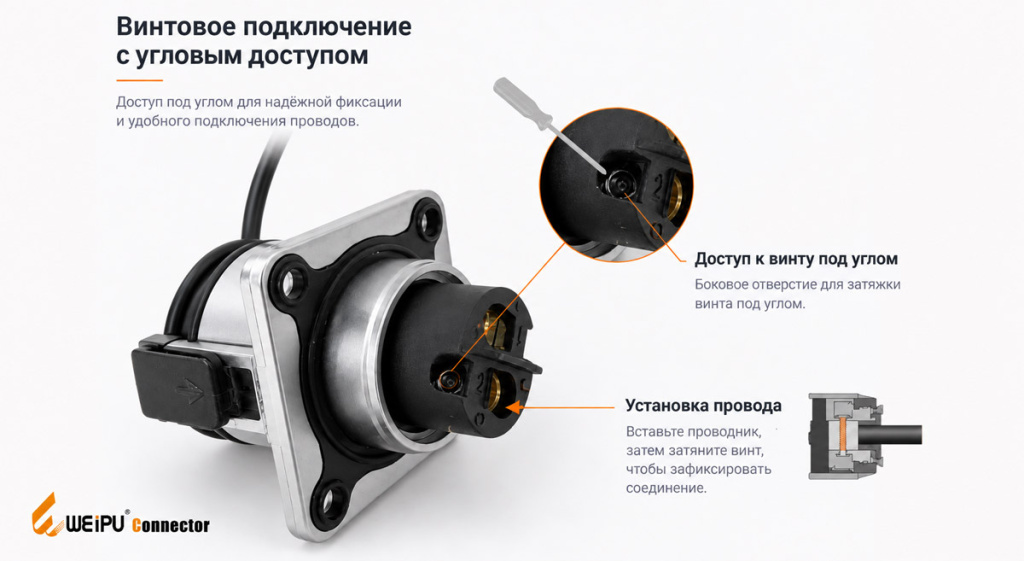

Что такое винтовое подключение с угловым доступом?
При таком подключении проводник вставляется в клемму и закрепляется винтом, доступ к которому расположен под углом. По сравнению с обычным винтовым подключением эта конструкция позволяет удобнее работать отвёрткой в тесном пространстве и упрощает монтаж и обслуживание на месте эксплуатации.
На практике провод вставляют в контакт, а затем фиксируют, затягивая винт через боковое отверстие. Это особенно удобно, когда разъём установлен внутри оборудования, шкафа или компактной панели и прямой доступ к винту ограничен.
Зачем нужны контакты с угловым доступом к винту
Такое подключение предназначено для задач, где провода необходимо подключить быстро, надёжно и без пайки. Оно облегчает работу инженеров и монтажников в ограниченном пространстве и непосредственно на объекте.
Основные преимущества:
- Удобный доступ отвёрткой при плотном монтаже.
- Более быстрое подключение проводов при сборке и обслуживании на объекте.
- Монтаж без пайки.
- Более простое обслуживание по сравнению с паяными соединениями.
- Возможность применения в отдельных силовых конфигурациях на большие токи.
- Более чёткое разделение контактов для безопасного подключения.
Благодаря этим особенностям винтовое подключение с угловым доступом подходит для промышленного оборудования, разъёмы которого необходимо подключать, проверять, ремонтировать или заменять на месте эксплуатации.
Серии WEIPU с угловым доступом к винтовым контактам
Новая опция доступна для отдельных моделей разъёмов с пластиковыми и металлическими корпусами, а также с фиксацией Push-Lock, Push-Pull, байонетным и резьбовым соединением.
| Серия | Доступные типоразмеры | Тип фиксации | Материал корпуса | Степень защиты | Ток | Номинальное напряжение |
|---|---|---|---|---|---|---|
| WK | WK20, WK24, WK28 | Push-Lock | Пластик и металл | IP68 | До 50 А | До 500 В |
| SF | SF20, SF24 | Push-Pull | Металл | IP67 | До 50 А | До 500 В |
| SA | SA20, SA24, SA28 | Push-Pull | Металл | IP67 | До 50 А | До 500 В |
| WS | WS20, WS24, WS28 | Резьбовая | Металл | Для использования в помещении | До 50 А | До 500 В |
| WF | WF20, WF24, WF28 | Резьбовая | Металл | До IP67 | До 50 А | До 500 В |
| WY | WY20, WY24, WY28 | Байонетная | Металл | До IP67 | До 50 А | До 500 В |
| SP | SP21, SP25, SP29 | Резьбовая | Пластик | IP68 | До 50 А | До 800 В |
| SY | SY21, SY25, SY29 | Байонетная | Пластик | IP67 | До 50 А | До 800 В |
Широкий выбор серий позволяет подобрать разъём с учётом размера корпуса, механизма фиксации, условий установки и требований к подключению проводов.
Ток и количество контактов
По сравнению со многими стандартными исполнениями под пайку винтовые контакты WEIPU с угловым доступом особенно удобны для конфигураций с небольшим числом контактов и большими токами.
| Типоразмер разъёма | Количество контактов с угловым винтовым подключением | Номинальный ток |
|---|---|---|

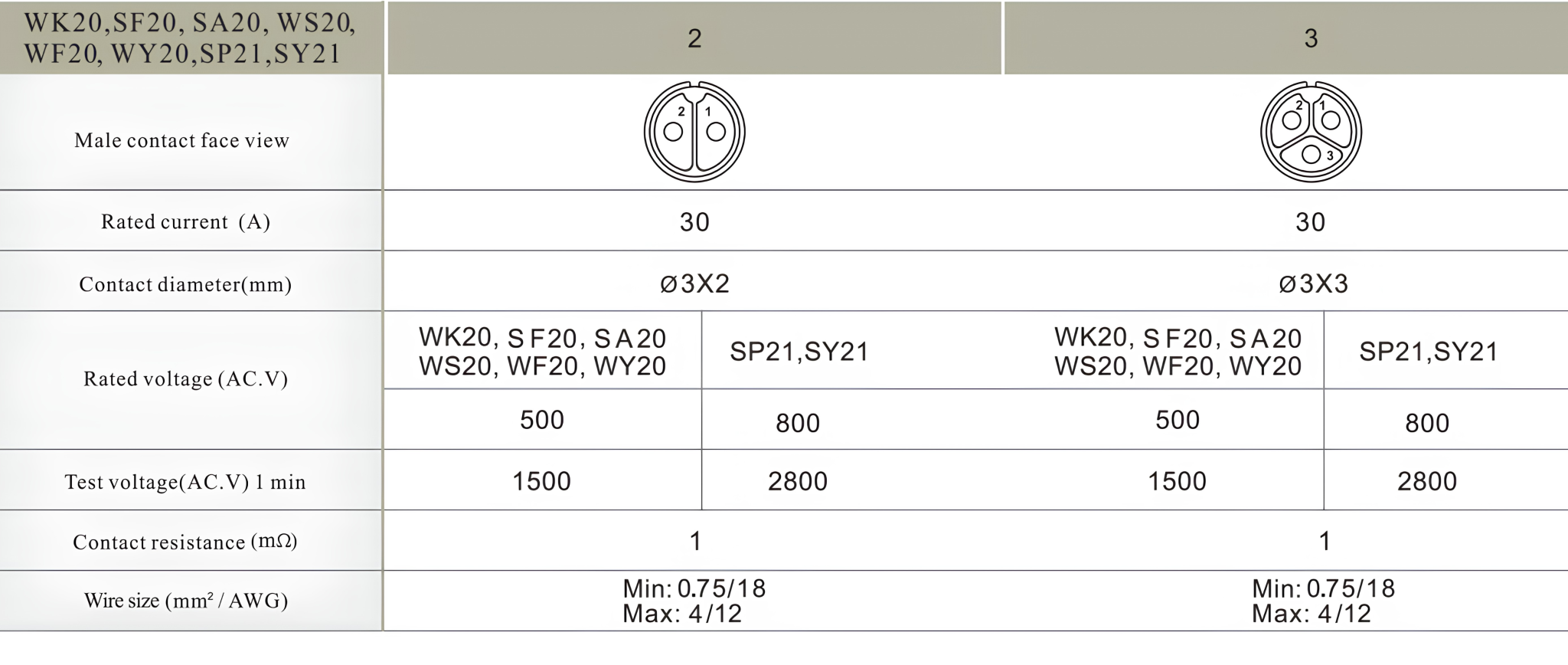

| 20 / 21 | 2 или 3 | 30 А |

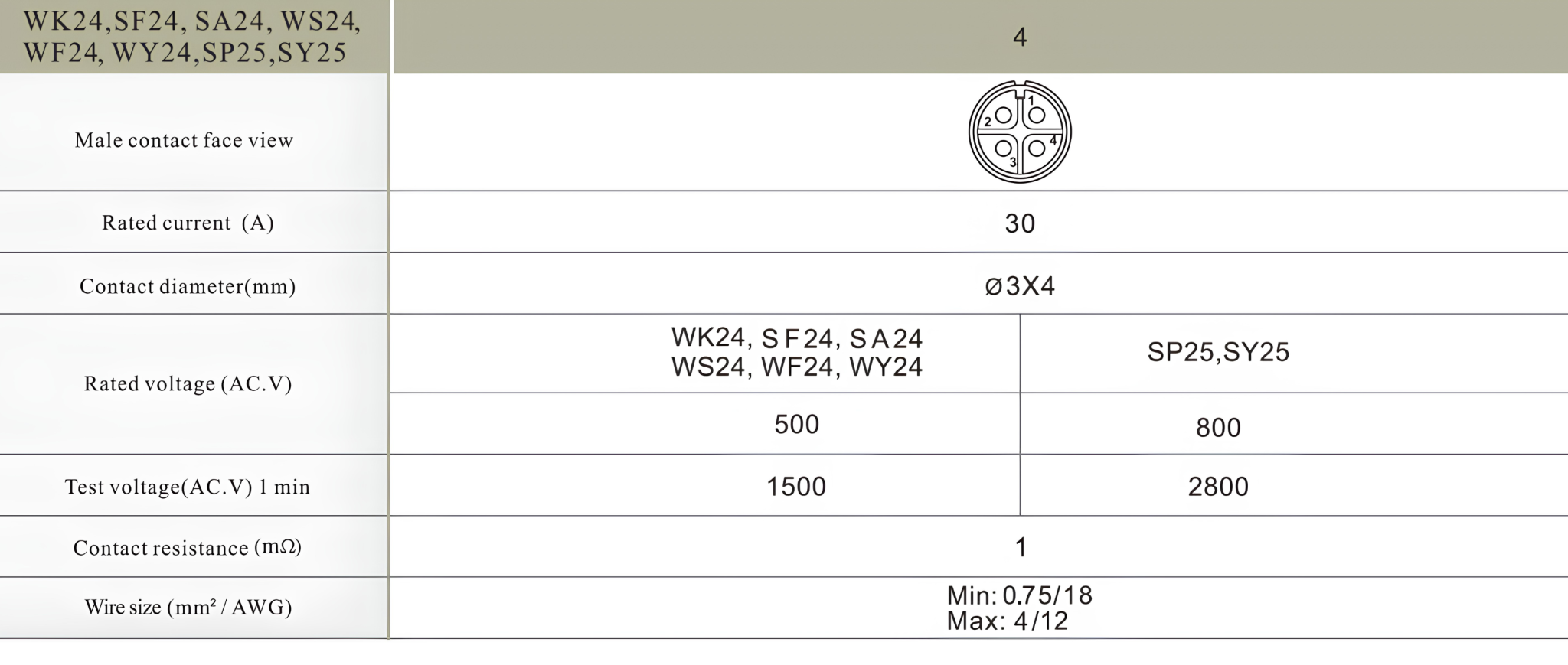

| 24 / 25 | 4 | 30 А |
| 28 / 29 | 2 или 3 | 50 А |
| 28 / 29 | 4 | 40 А |
| 28 / 29 | 5 | 30 А |

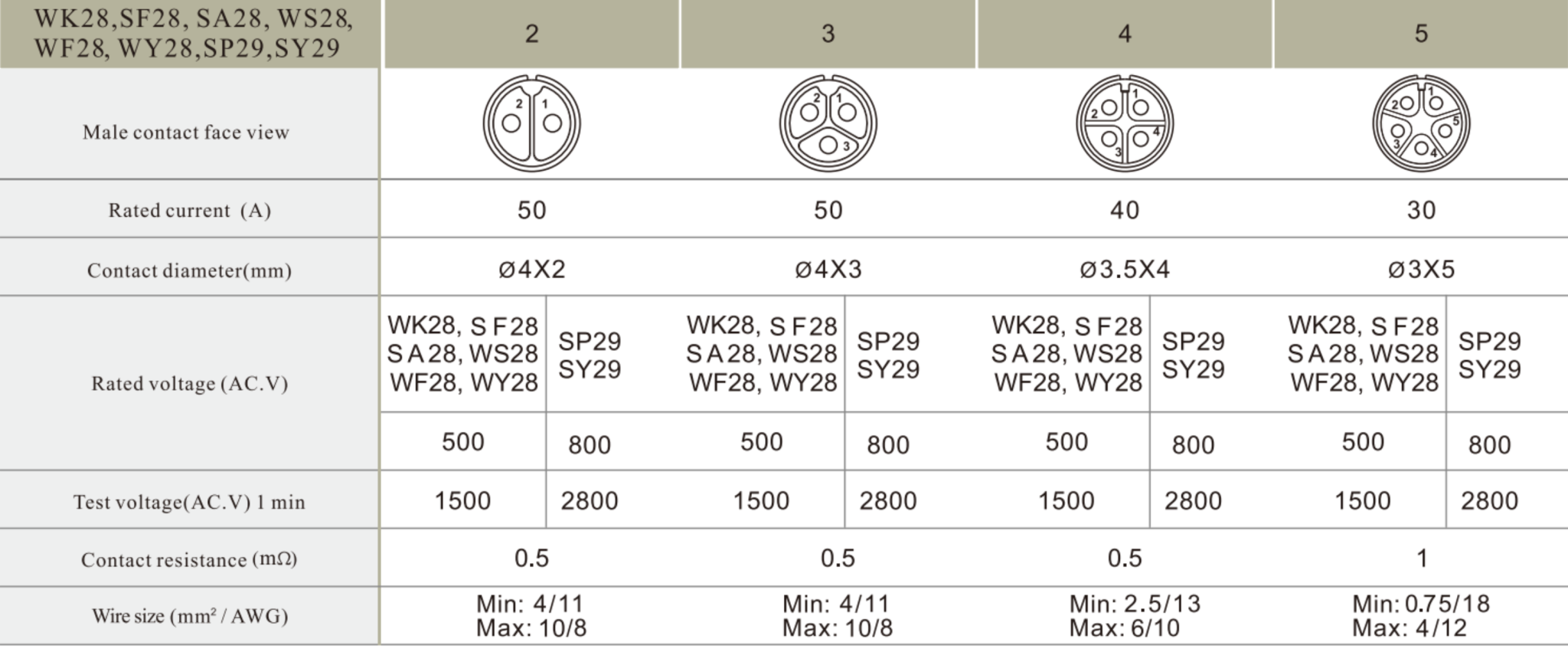

Особого внимания заслуживают типоразмеры 28/29. Для них доступны двух- и трёхконтактные исполнения на ток до 50 А, четырёхконтактные — до 40 А и пятиконтактные — на 30 А. Пятиконтактное исполнение расширяет возможности выбора: в стандартных версиях под пайку того же размерного ряда оно обычно отсутствует.
Это даёт инженерам больше свободы при выборе разъёма, когда нужны несколько силовых контактов и возможность винтового подключения непосредственно на объекте.
Перегородки между контактами для более безопасного монтажа
Ещё одна особенность конструкции — внутренние перегородки между контактами. Они отделяют клеммы друг от друга и обеспечивают более чёткое разграничение отдельных полюсов.
Для винтового подключения это особенно полезно: при ручном монтаже отдельные проволоки жилы могут отклоняться в сторону, а качество сборки на объекте — различаться. Перегородки помогают:
- Лучше отделить контакты друг от друга.
- Снизить риск касания соседних клемм отдельными проволоками жилы.
- Повысить безопасность подключения на объекте.
- Повысить надёжность сборки.
- Сделать расположение клемм более понятным для монтажника.
Такое разделение особенно важно для разъёмов с небольшим числом контактов, рассчитанных на большие токи: в них используются проводники большего сечения, а электрическая нагрузка выше.
Области применения
Разъёмы WEIPU с угловым доступом к винтовым контактам подходят для задач, в которых важны удобство подключения на объекте, работа в ограниченном пространстве и надёжность силового соединения.
Типичные области применения:
- Шкафы управления и электрические щиты.
- Промышленное оборудование с панельным монтажом.
- Герметичные корпуса для наружной установки.
- Оборудование промышленной автоматизации.
- Робототехника и мобильная техника.
- Аккумуляторные батареи и силовые системы электротранспорта.
- Оборудование возобновляемой энергетики.
- Транспорт и тяжёлая техника.
- Обслуживание и модернизация оборудования на объекте.
В этих условиях угловой доступ к винту облегчает подключение проводов, сохраняя надёжность электрического соединения и удобство обслуживания.
Новая опция WEIPU предлагает практичный способ подключения для монтажа на объекте, компактного оборудования и отдельных силовых конфигураций на большие токи. Боковой доступ к винтам, исполнения на повышенные токи и перегородки между контактами расширяют возможности применения промышленных разъёмов WEIPU.
Для заказчиков, которым нужны удобный монтаж, силовые контакты на большие токи и улучшенное разделение клемм, новое исполнение доступно сразу в нескольких сериях разъёмов.
