Комбинированные (модульные) разъемы Weipu
Cклад в Москве. Произодство Китай.
Взаимозаменяемость
В разъемы встроены винтовые контакты с креплением жилы винтом сбоку по VDE 0609/EN 60 999. Аксиальные винтовые и push-lock контакты применимы для многожильных проводников всех классов гибкости согласно DIN EN 60228. Это позволяет соответствующим компонентам быть совместимыми с большей частью стандартных изделий группы Heavy-Duty других производителей, таких как Phoenix Contact, Weidmueller, Harting, LAPP, WAIN, ILME, DEGSON.

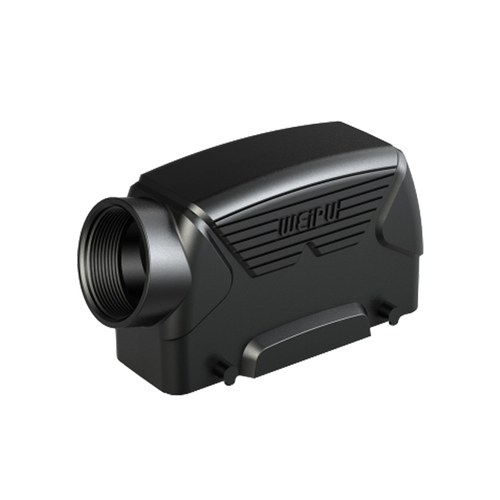

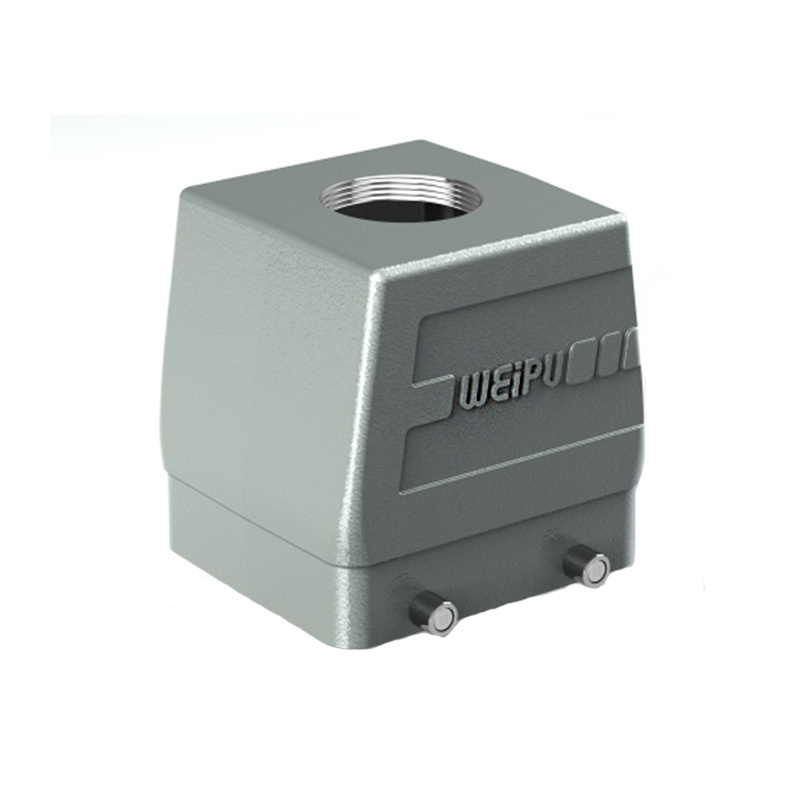

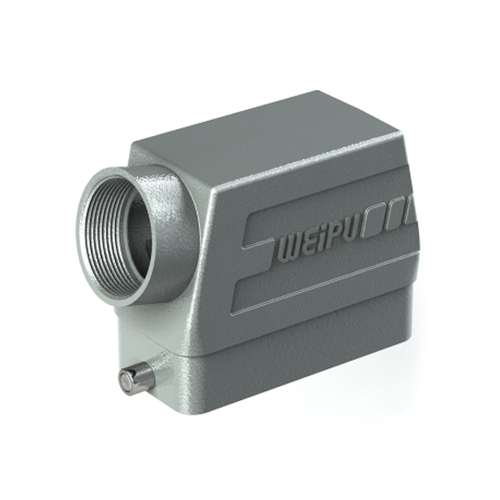

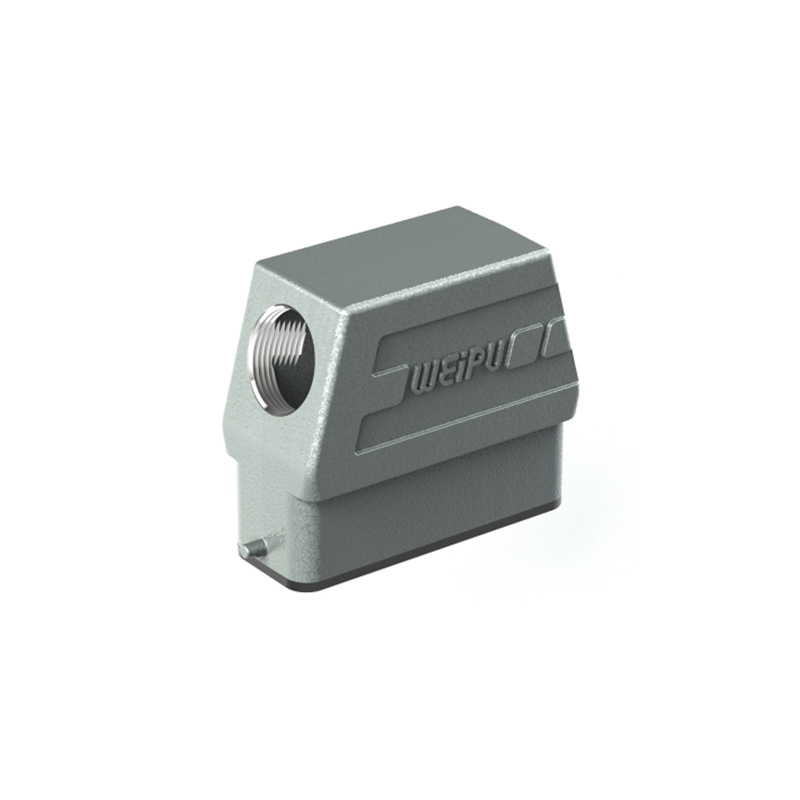

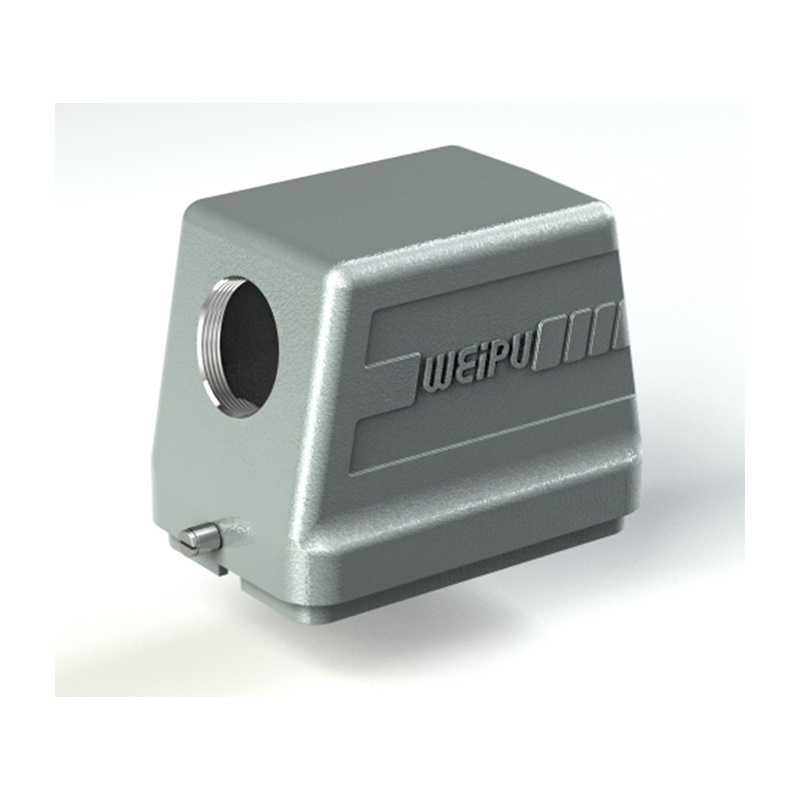

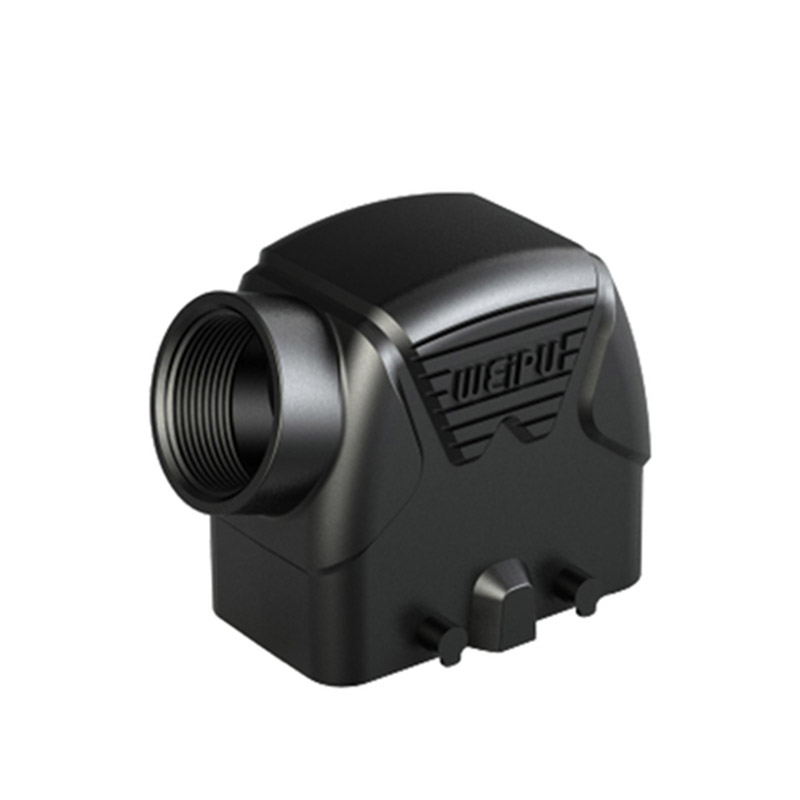

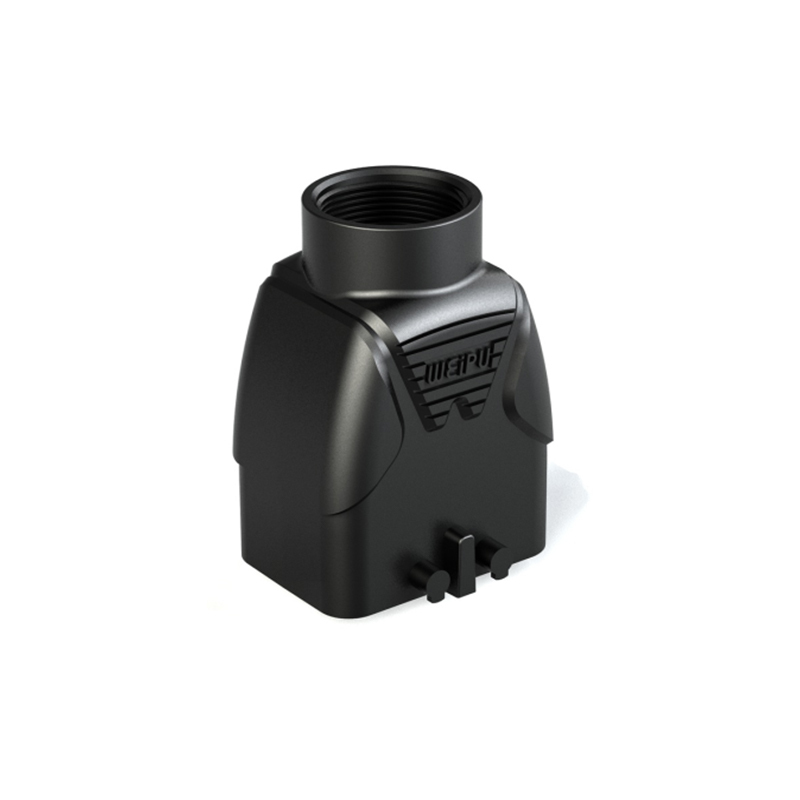

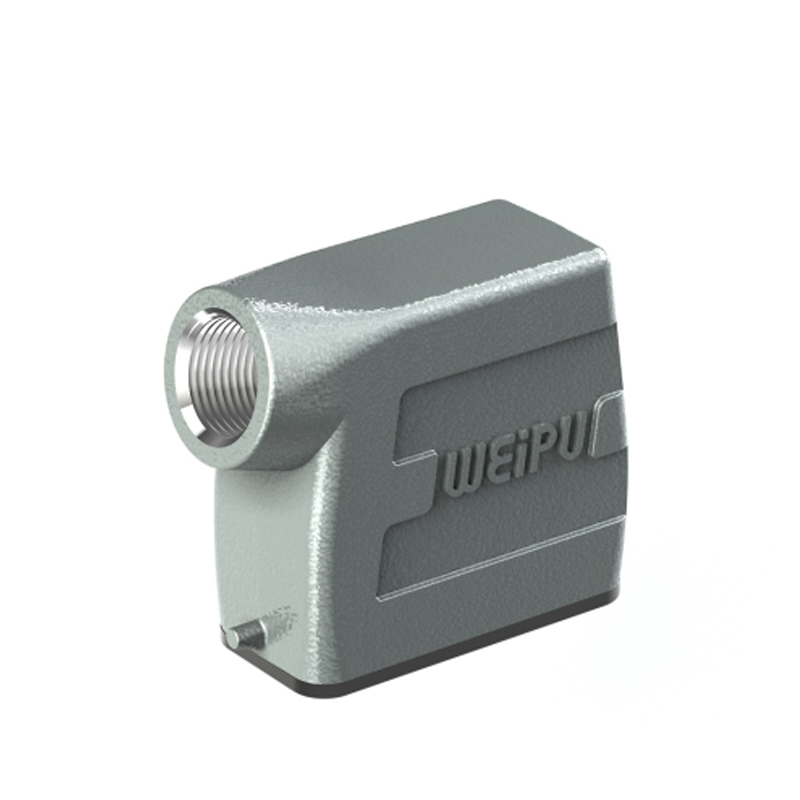

Корпуса
Корпуса разъемов подходят для тяжелых условий эксплуатации, так как изготовлены из литого алюминия или термопластичных материалов, не распространяющих горение.
Класс огнестойкости V-0, соответствует классу защиты IP65.
Стандарты сертификаты:
Соединители для суровых условий эксплуатации (корпуса, контактные модульные и наборные вставки и рамки, а также обжимные контакты этой группы) изготавливаются в соответствии со стандартами:
ISO/TS 22163:2017
IEC 61984、IEC60664-1、IEC60352、 IEC60529、EN
175301-801.
Как подобрать
1 Выберите контактную вставку
Выберите штыревую вставку:
• Формы подключения штекерных разъемов: фиксация под винт, обжим контактов с золотым или серебряным покрытием, зажимы push-in, с осевыми винт. зажимами.
Выберите гнездовую вставку:
• Формы подключения штекерного разъема: фиксация под винт, обжим контактов с золотым или серебряным покрытием, зажимы push-in, с осевыми винт. зажимами.

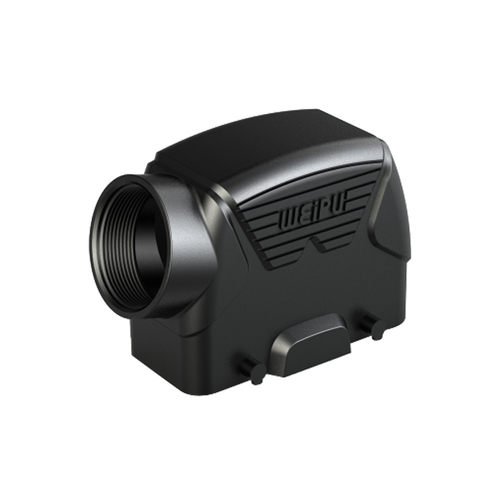

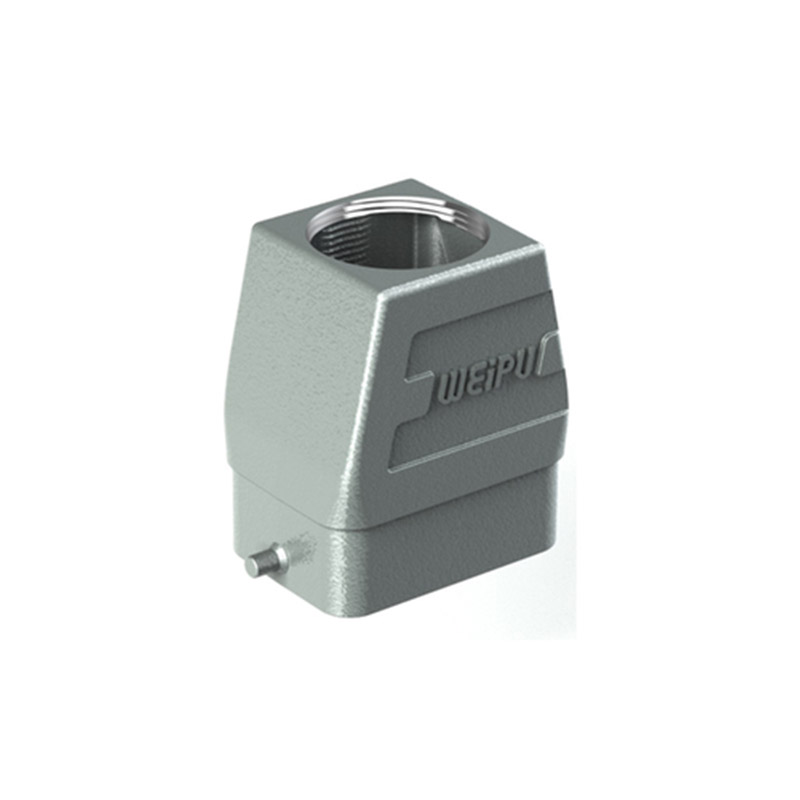

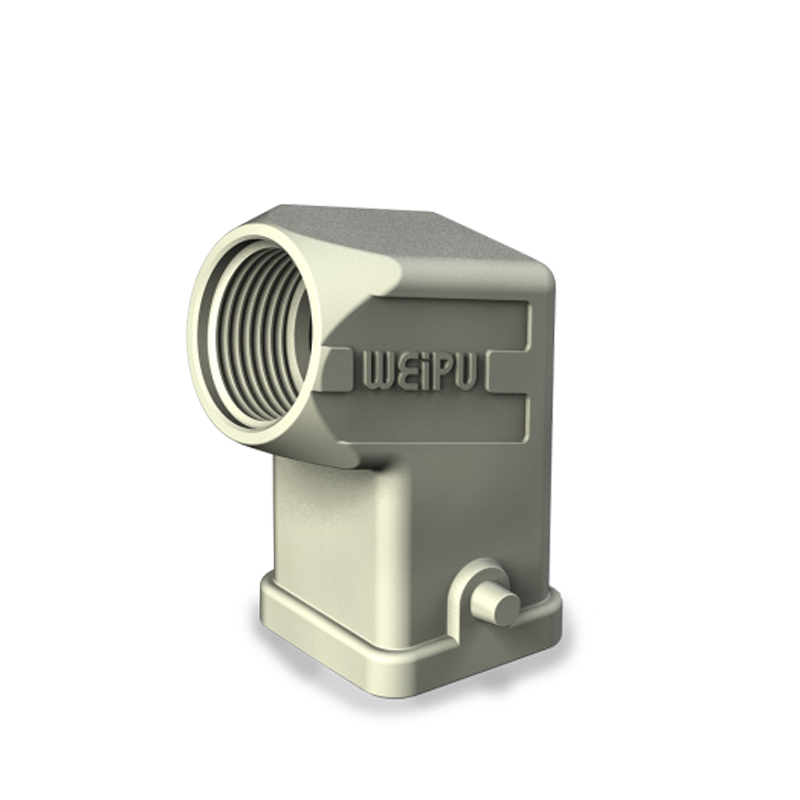

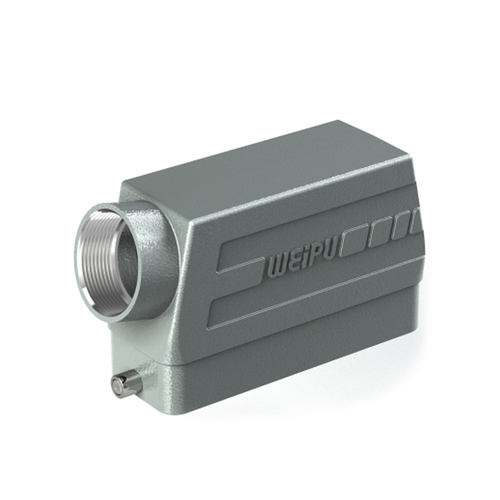

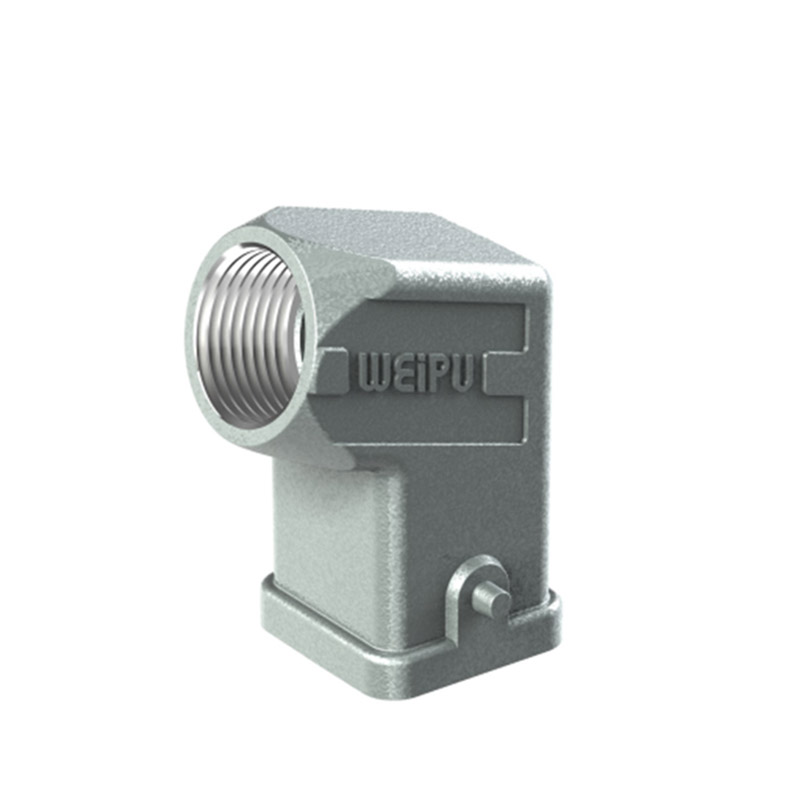

2 Выберите корпус
Выберите материал корпуса:
• Материалы корпуса: алюминиевый сплав, алюминий отлитый под давлением (стойкий к морской воде), термопластик.
Выберите тип корпуса:

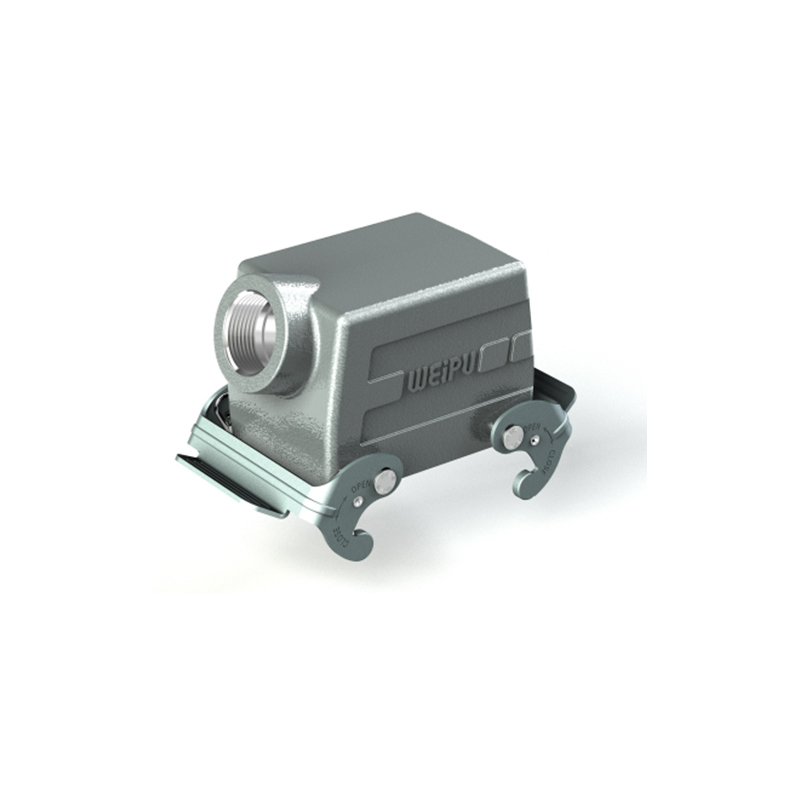

• Тип корпуса: Сальниковый корпус с креплением одной или двумя защелками.
Выберите корпус гнезда:
• Формы корпуса гнезда: Встраиваемый корпус, приборный корпус, соеденительный корпус, проходной корпус.
Выберите тип фиксации:
• Материал: нержавеющая сталь, возможно без или с покрытием мягкой резиной. возможные варианты: сталь + пластик или сталь + резина.
Выберите тип подключения кабеля:
• Кабельный вввод может быть прямой, боковой, может отсутствовать или изготволен на заказ.
3 Выберите кабельный ввод
• Металлический или пластиковый кабельный ввод. Адаптер для пластиковой гофры или металлорукава.
• Одно отверстие или несколько отверстий в кабельном вводе.
Ассортимент
Серия А
Серия B
Контактные вставки
| Описание | Тип | Напряжение | Мощность | Контактов | Способ монтажа | |
|---|---|---|---|---|---|---|
|

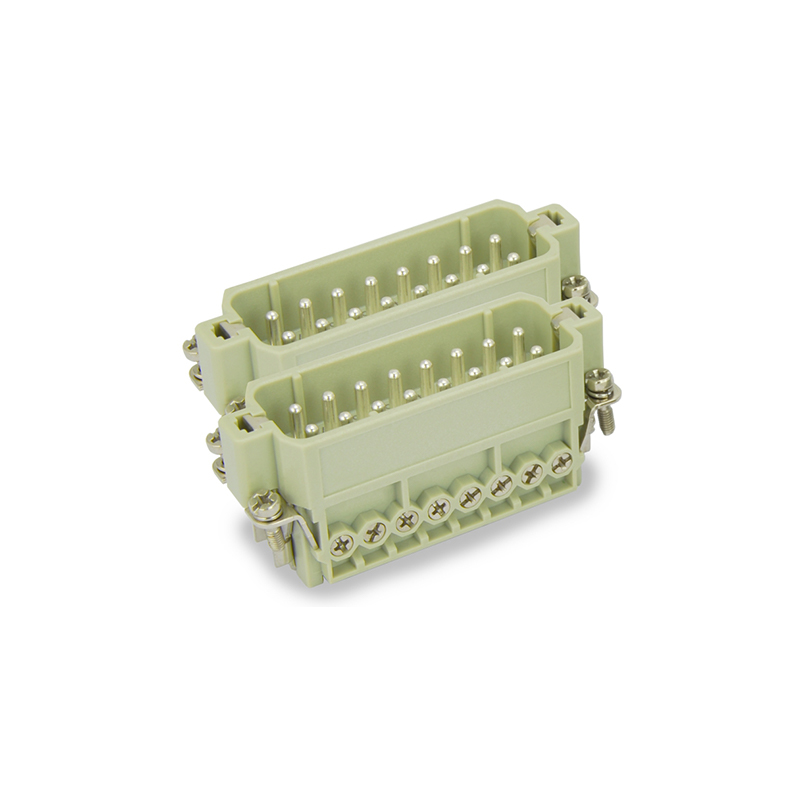

Малые контактные вставки | HA | 230/400 250V |
10A 16A |
3, 4, 10, 16, 32 | Обжим Под винт |
|
Стандартные контактные вставки | HE | 500V | 16A | 6, 10, 16, 24, 32, 48 | Обжим Под винт Зажиное |
|

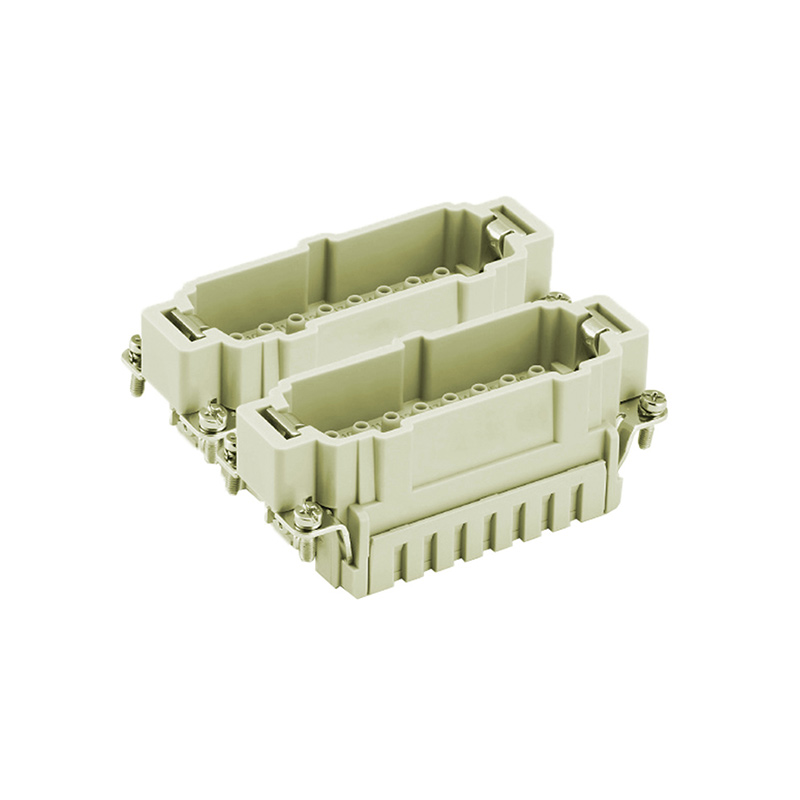

Высоковольтные контактные вставки | HVE | 830V 400V/690V |
16A 16A |
3, 6, 10, 12, 20 16, 32 |
Обжим Под винт |
|

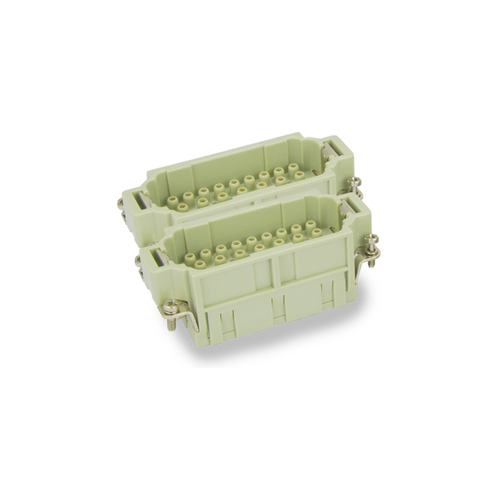

Контактные вставки высокой плотности | HEE | 500V/ 690V 1000V |
16A | 10, 18, 32, 40, 46, 64, 92 | Обжим |
|

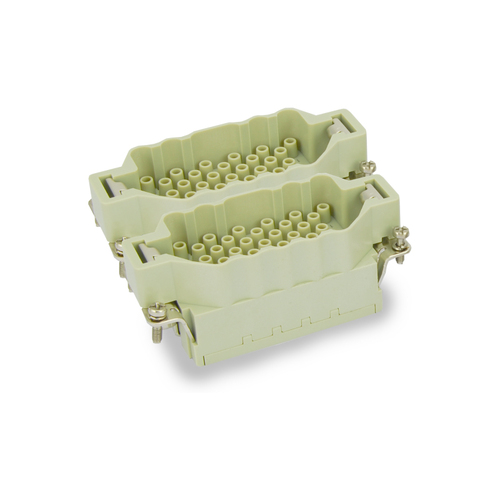

Контактные вставки высокой плотности | HEEE | 200V 500V |
16A | 15 20, 32, 40, 64, 80, 128 |
Обжим |
|

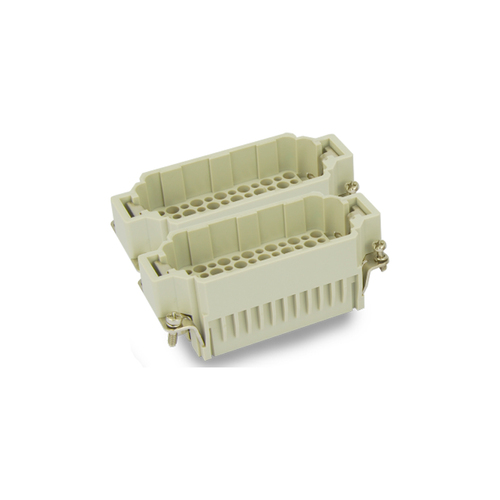

Контактные вставки сверхвысокой плотности | HD&HDD | 120VDC/50VAC 250V *400V,500V |
10A 10A |
8 7 - 216 |
Обжим |
|

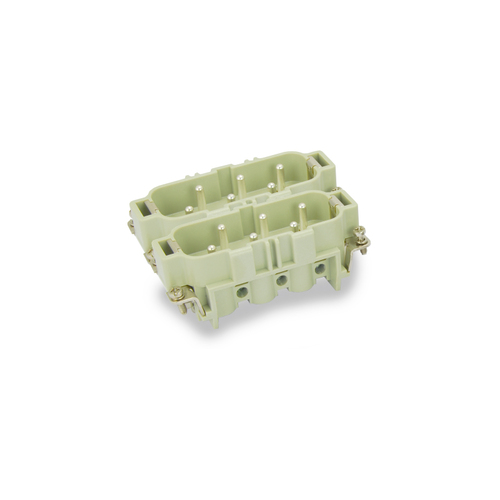

Сильноточные контактные вставки | HSB | 400/690V | 35A | 6, 12 | Под винт |
|

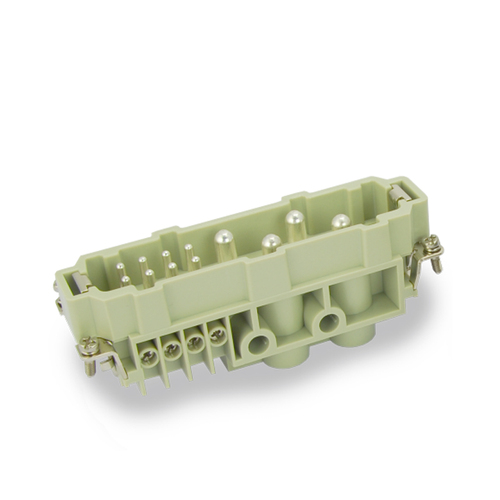

Комбинированные сильноточные контактные вставки | HK | 160-830V | 10/100A | 4, 4+2, 4+8, 6+6, 6+12, 6+36, 8, 8+24, 12+2 | Обжим Под винт |
|

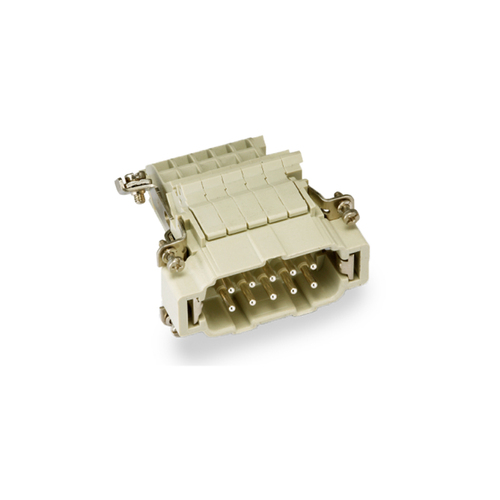

Удлиненные контактные вставки | HEAV | 500V | 16A | 6, 10, 16, 24 | Под винт |
|

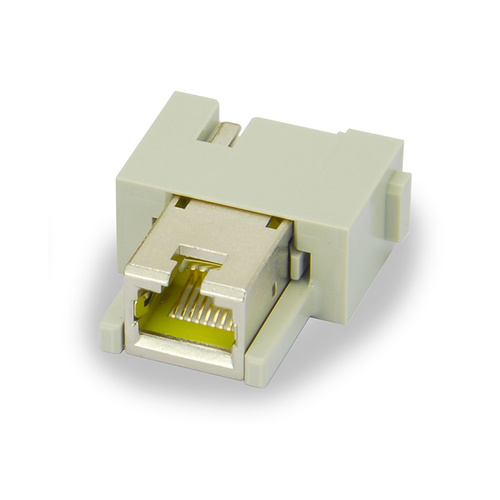

Модульные вставки | HM | 50V-1000V | 1-200A | 1-25 | Обжим Под винт |
|

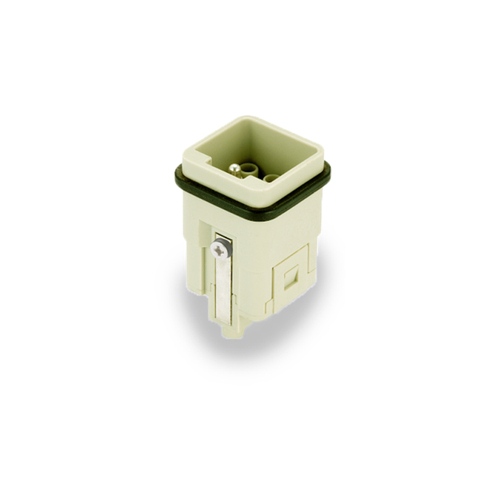

Компактные вставки | HQ | 230/400V | 16A | 5 | Обжим |
Особенности применения
Общая информация
Комбинированные разъемы повышенной прочности используются для электрических или сигнальных соединений между различными устройствами или функциональными блоками, это делает их намного удобнее в эксплуатации при установке и обслуживании сложных устройств управления. Соединители для тяжелых условий широко используются в железнодорожном транспорте, промышленной автоматизации, механическом оборудовании, электровозах, нефтехимической электроэнергетике и т. д. Они являются стандартными компонентами электрических соединений Индустрии 4.0.
Корпуса разъемов для тяжелых условий эксплуатации изготовлены из литого алюминия или термопластичных материалов, не распространяющих горение. Эти многофункциональные разъемы покрыты порошковой краской, чтобы противостоять ударам и механическому давлению. Есть уплотнительная прокладка между корпусом. Класс огнестойкости V-0, соответствует классу защиты IP65. Все виды кабельных муфт и различные формы оболочки предназначены для различных вариантов установки и обеспечивают множество различных решений. Также можно подобрать необходимую гнездовую контактную вставку и штекерную контактную вставку. Поэтому их по праву можно назвать универсальными промышленными разъемами.
Штепсельное соединение изготовлено из термопластичного материала с огнеупорным композитом класса
UL94 V-0.
Изготавливаются по ISO/TS 22163:2017
Данный документ определяет требования к системе менеджмента качества для железнодорожного сектора
(RQMS)
- требования применимы для всей цепи поставок железнодорожной продукции, необходимой для
проектирования, разработки, производства и обслуживания (за исключением обслуживания и операций,
связанных с железнодорожным транспортом);
- требования обеспечивают постоянное усовершенствование путем предотвращения и снижения
количества недостатков цепи поставок; и
- требования позволяют повысить и поддерживать определенный уровень качества продукции, в том
числе ее безопасности.Штепсельное соединение изготовлено из термопластичного материала с огнеупорным
композитом класса
UL94 V-0.
Оптовые поставки партий
Особые условия для клиентов, которые замещают разъемы (в том числе по причинам истекшего срок эксплуатации или с целью повышения качества продукции).
