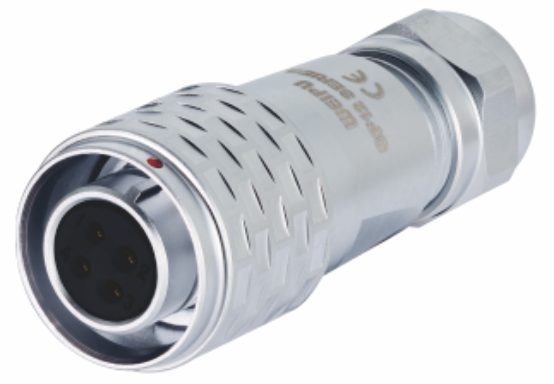

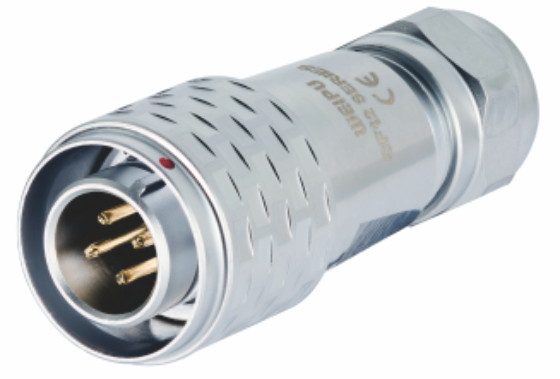

Разъем Weipu SF1210 | Подобрать

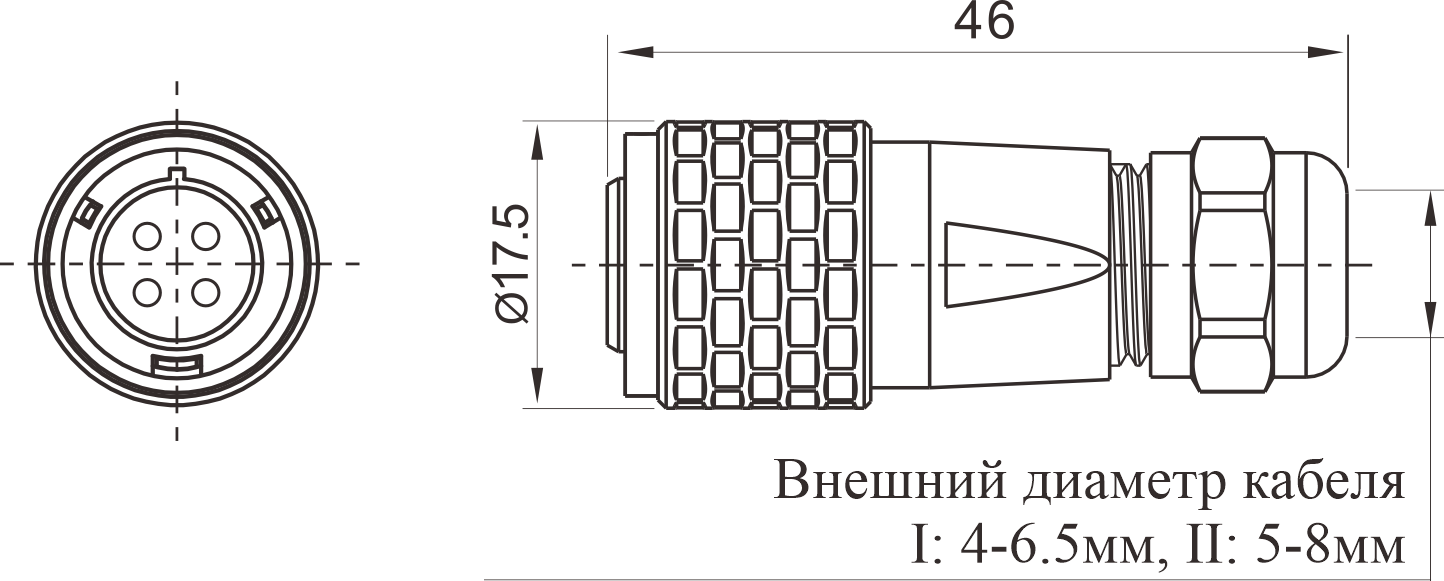

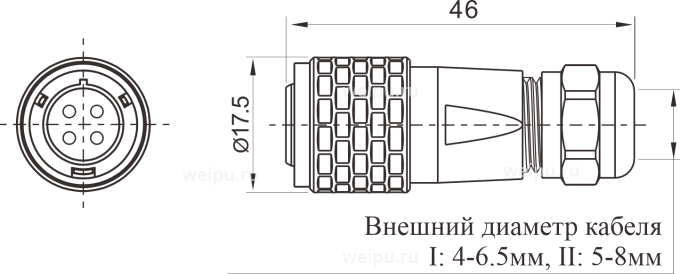

Диаметр кабеля
I: 4-6,5 мм, II: 5-8 мм

Тип корпуса
Разъем на кабель

Оставить заявку на подбор

Расположение контактов и спецификация серии SF 12

   Пайка
   Обжим
Количество контактов
Расположение
контактов
Рабочий ток (А)
Диаметр контакта (мм)
Рабочее напряжение (AC, В)
Пиковое напряжение (AC, В)
Сопротивление контактов (mΩ)
Сечение провода мм²/AVG
2
13
1,6
250
1500
2
≤2/14
3
13
1,6
250
1500
2
≤2/14
4
5
1
200
1500
5
≤0,785/18
5
5
1
180
1000
5
≤0,785/18
6
5
1
125
1000
5
≤0,785/18
7
5
1
125
1000
5
<0,785/18
9
3
0.7
125
1000
10
<0,785/18

Подбор продукта

Подбор параметров
Количество контактов
Ток, А
Напряжение, В
Степень защиты
Тип корпуса
Монтаж
Контакты
Вид корпуса
Диаметр конт., мм
Кабель
Крышка
  • Количество контактов: 3 Ток, А: 13 Напряжение, В: 250 Условный размер корпуса: 12 Монтаж: пайка Контакты: папа Диаметр конт., мм: 1,6 Кабель: 4-6,5 мм Крышка: без крышки Тип: кабельный
    В наличии
  • Количество контактов: 3 Ток, А: 13 Напряжение, В: 250 Условный размер корпуса: 12 Монтаж: пайка Контакты: папа Диаметр конт., мм: 1,6 Кабель: 5-8 мм Крышка: без крышки Тип: кабельный
    В наличии
  • Количество контактов: 4 Ток, А: 5 Напряжение, В: 200 Условный размер корпуса: 12 Монтаж: пайка Контакты: папа Диаметр конт., мм: 1 Кабель: 5-8 мм Крышка: без крышки Тип: кабельный
    В наличии
  • Количество контактов: 3 Ток, А: 13 Напряжение, В: 250 Условный размер корпуса: 12 Монтаж: пайка Контакты: мама Диаметр конт., мм: 1,6 Кабель: 4-6,5 мм Крышка: без крышки Тип: кабельный
    В наличии
  • Количество контактов: 5 Ток, А: 5 Напряжение, В: 180 Условный размер корпуса: 12 Монтаж: пайка Контакты: папа Диаметр конт., мм: 1 Кабель: 4-6,5 мм Крышка: без крышки Тип: кабельный
    В наличии
  • Количество контактов: 6 Ток, А: 5 Напряжение, В: 125 Условный размер корпуса: 12 Монтаж: пайка Контакты: папа Диаметр конт., мм: 1 Кабель: 5-8 мм Крышка: без крышки Тип: кабельный
    В наличии
  • Количество контактов: 5 Ток, А: 5 Напряжение, В: 180 Условный размер корпуса: 12 Монтаж: пайка Контакты: мама Диаметр конт., мм: 1 Кабель: 4-6,5 мм Крышка: без крышки Тип: кабельный
    В наличии
  • Количество контактов: 9 Ток, А: 3 Напряжение, В: 125 Условный размер корпуса: 12 Монтаж: пайка Контакты: мама Диаметр конт., мм: 0,7 Кабель: 4-6,5 мм Крышка: без крышки Тип: кабельный
    В наличии
  • Количество контактов: 9 Ток, А: 3 Напряжение, В: 125 Условный размер корпуса: 12 Монтаж: пайка Контакты: мама Диаметр конт., мм: 0,7 Кабель: 5-8 мм Крышка: без крышки Тип: кабельный
    В наличии
  • Количество контактов: 9 Ток, А: 3 Напряжение, В: 125 Условный размер корпуса: 12 Монтаж: пайка Контакты: папа Диаметр конт., мм: 0,7 Кабель: 5-8 мм Крышка: без крышки Тип: кабельный
    В наличии
  • Количество контактов: 9 Ток, А: 3 Напряжение, В: 125 Условный размер корпуса: 12 Монтаж: пайка Контакты: папа Диаметр конт., мм: 0,7 Кабель: 4-6,5 мм Крышка: без крышки Тип: кабельный
    В наличии
  • Количество контактов: 4 Ток, А: 5 Напряжение, В: 200 Условный размер корпуса: 12 Монтаж: пайка Контакты: папа Диаметр конт., мм: 1 Кабель: 4-6,5 мм Крышка: без крышки Тип: кабельный
    В наличии
  • Количество контактов: 7 Ток, А: 5 Напряжение, В: 125 Условный размер корпуса: 12 Монтаж: пайка Контакты: папа Диаметр конт., мм: 1 Кабель: 4-6,5 мм Крышка: без крышки Тип: кабельный
    В наличии
  • Количество контактов: 7 Ток, А: 5 Напряжение, В: 125 Условный размер корпуса: 12 Монтаж: пайка Контакты: мама Диаметр конт., мм: 1 Кабель: 4-6,5 мм Крышка: без крышки Тип: кабельный
    В наличии
  • Количество контактов: 2 Ток, А: 13 Напряжение, В: 250 Условный размер корпуса: 12 Монтаж: пайка Контакты: мама Диаметр конт., мм: 1,6 Кабель: 4-6,5 мм Крышка: без крышки Тип: кабельный
    В наличии
  • Количество контактов: 7 Ток, А: 5 Напряжение, В: 125 Условный размер корпуса: 12 Монтаж: пайка Контакты: папа Диаметр конт., мм: 1 Кабель: 5-8 мм Крышка: без крышки Тип: кабельный
    В наличии
  • Количество контактов: 7 Ток, А: 5 Напряжение, В: 125 Условный размер корпуса: 12 Монтаж: пайка Контакты: мама Диаметр конт., мм: 1 Кабель: 5-8 мм Крышка: без крышки Тип: кабельный
    В наличии
  • Количество контактов: 6 Ток, А: 5 Напряжение, В: 125 Условный размер корпуса: 12 Монтаж: пайка Контакты: мама Диаметр конт., мм: 1 Кабель: 4-6,5 мм Крышка: без крышки Тип: кабельный
    В наличии

SF разъемы – миниатюрные соединители с диаметром корпуса 6-20 мм, выпускаемые с 2-12 контактами. Рассчитаны на 500 циклов сочленения, изготовлены из латуни, имеют хромовое покрытие.

Особенности серии

Разъемы могут выступать в качестве вилок и розеток. Еще одной особенностью серии SF можно назвать защелкивающееся соединение Push-pull. Защелка предотвращает нежелательное размыкание. Она делает вставку разъемов очень простой и быстрой.

Другие особенности:

  • Представлено 6 категорий, отличающихся размером монтажного отверстия в панели (мм). Его обозначение указывают после букв SF.
  • В линейке предусмотрен резиновый защитный колпачок. Он сохраняет класс защиты IP67 при расцеплении частей разъема.

Сферы применения

Разъемы серии SF можно использовать в высокоскоростных сетях Ethernet, включая сигнал HD-SDI 1,5 Гбит. Соединители отлично выдерживают суровые условия эксплуатации. Их легко монтировать, поэтому они пользуются наиболее высоким спросом.
