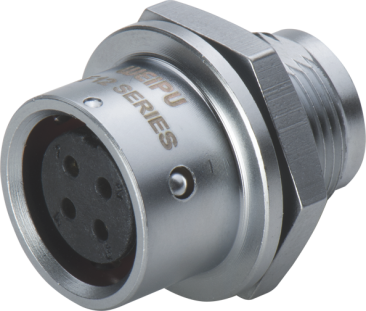

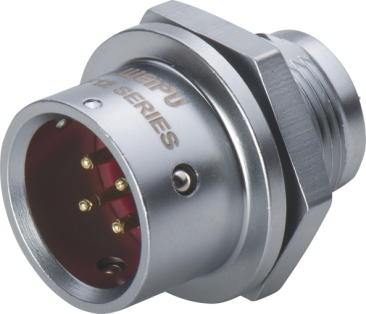

Разъем Weipu SF1212

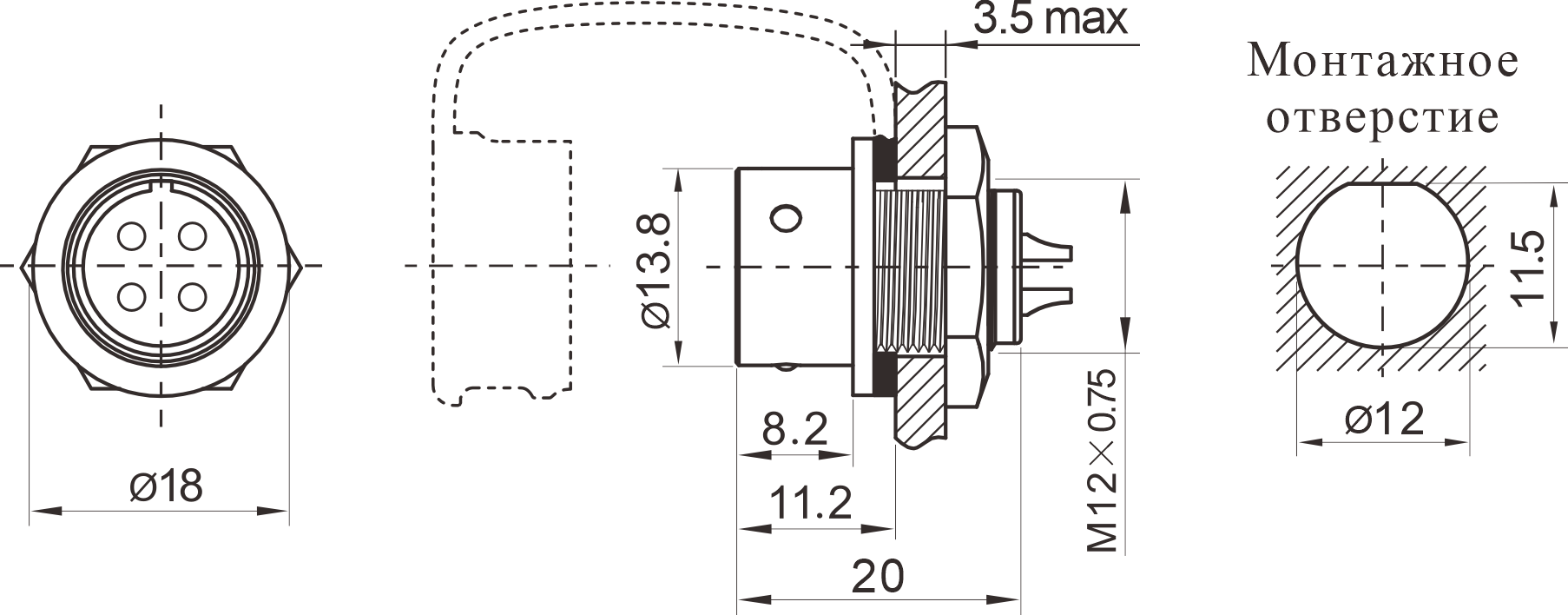

Схема
Загрузить

Гендер
мама / папа

Оставить заявку на подбор

Расположение контактов и спецификация серии SF 12

   Пайка
   Обжим
Количество контактов
Распиновка для вилок (папа),
вид спереди
Номинальный ток (А)
Диаметр контакта (мм)
Рабочее напряжение (AC, В)
Пиковое напряжение (AC, В)
Сопротивление контактов (mΩ)
Сечение провода мм²/AWG
2
13
1,6
250
1500
2,5
≤2/14
3
13
1,6
250
1500
2,5
≤2/14
4
5
1
200
1500
5
≤0,75/18
5
5
1
180
1000
5
≤0,75/18
6
5
1
125
1000
5
≤0,75/18
7
5
1
125
1000
5
<0,75/18
9
3
0.7
125
1000
10
<0,75/18
