Разъем Weipu SF1213

Тип корпуса

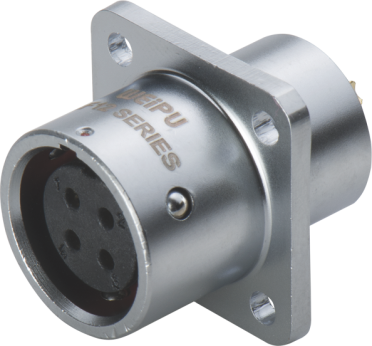

Гнездо на блок с квадратным фланцем

Оставить заявку на подбор

Расположение контактов и спецификация серии SF 12

   Пайка
   Обжим
Количество контактов
Расположение
контактов
Рабочий ток (А)
Диаметр контакта (мм)
Рабочее напряжение (AC, В)
Пиковое напряжение (AC, В)
Сопротивление контактов (mΩ)
Сечение провода мм²/AVG
2
13
1,6
250
1500
2
≤2/14
3
13
1,6
250
1500
2
≤2/14
4
5
1
200
1500
5
≤0,785/18
5
5
1
180
1000
5
≤0,785/18
6
5
1
125
1000
5
≤0,785/18
7
5
1
125
1000
5
<0,785/18
9
3
0.7
125
1000
10
<0,785/18

Подбор продукта

Подбор параметров
Количество контактов
Ток, А
Напряжение, В
Степень защиты
Тип корпуса
Монтаж
Контакты
Вид корпуса
Диаметр конт., мм
Кабель
Крышка

SF разъемы – миниатюрные соединители с диаметром корпуса 6-20 мм, выпускаемые с 2-12 контактами. Рассчитаны на 500 циклов сочленения, изготовлены из латуни, имеют хромовое покрытие.

Особенности серии

Разъемы могут выступать в качестве вилок и розеток. Еще одной особенностью серии SF можно назвать защелкивающееся соединение Push-pull. Защелка предотвращает нежелательное размыкание. Она делает вставку разъемов очень простой и быстрой.

Другие особенности:

  • Представлено 6 категорий, отличающихся размером монтажного отверстия в панели (мм). Его обозначение указывают после букв SF.
  • В линейке предусмотрен резиновый защитный колпачок. Он сохраняет класс защиты IP67 при расцеплении частей разъема.

Сферы применения

Разъемы серии SF можно использовать в высокоскоростных сетях Ethernet, включая сигнал HD-SDI 1,5 Гбит. Соединители отлично выдерживают суровые условия эксплуатации. Их легко монтировать, поэтому они пользуются наиболее высоким спросом.

Как официальный представитель Weipu компания «ВЕЙПУ ЭЛЕКТРОПРИБОР» предлагает купить разъемы SF по выгодным ценам. В ассортименте вы найдете все категории подобных соединителей, которые можно заказать в любом объеме и с доставкой по России.
