С ростом мощности центров обработки данных (ЦОД) и систем накопления энергии (ESS) повышаются требования к надёжности электрических соединений. Перегрев контактов, повышенное переходное сопротивление или ошибка при подключении могут привести к потерям энергии, простою оборудования и рискам для безопасности.
При этом разные участки системы электропитания требуют разных решений. Разъёмы для распределения переменного тока, подключения аккумуляторных модулей и высокотоковых линий постоянного тока решают разные задачи.
Разберём, какие классы силовых разъёмов WEIPU применяются в ЦОД и ESS, чем они отличаются и что учитывать при выборе.
Разные участки системы — разные классы разъёмов
При проектировании электропитания важно рассматривать всю цепочку передачи энергии: от внешнего ввода до отдельных аккумуляторных модулей и силовых шин.
| Участок системы | Задача | Решение WEIPU |
|---|---|---|
| Внешний ввод и распределение AC | Подключение и распределение переменного тока | CEE (IEC 60309) |
| PDU, стойки и UPS | Распределение и резервирование AC-питания | CEE |
| Аккумуляторные модули ESS | Подключение батарей и инверторов | ESC |
| DC-шины и высокотоковые линии | Передача больших токов | Высокотоковые однополюсные разъёмы |
Эти решения не являются прямыми аналогами. Для каждого участка необходимо учитывать собственные электрические параметры, конструкцию оборудования и условия эксплуатации.
CEE: стандартизированное подключение переменного тока

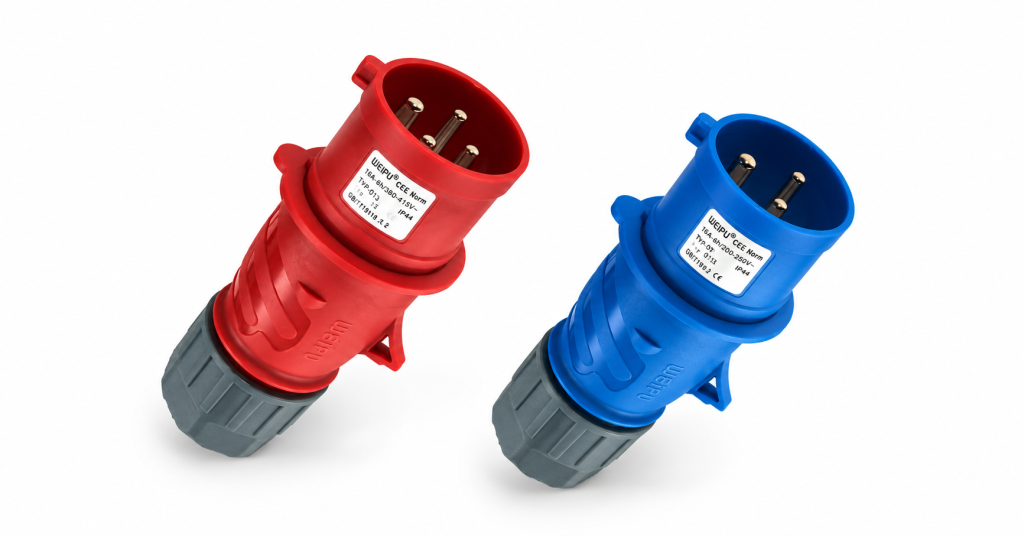

Промышленные разъёмы CEE стандарта IEC 60309 используются для подключения и распределения переменного тока. В инфраструктуре ЦОД они могут применяться в системах PDU, при подключении UPS и другого силового оборудования.
В ассортименте WEIPU представлены исполнения на 16, 32, 63 и 125 А. Стандартизированная конструкция предусматривает цветовую маркировку и определённое положение контактов в зависимости от электрических параметров.
Для оборудования, работающего в условиях повышенной влажности или запылённости, предусмотрены исполнения со степенью защиты IP67.
На российском сайте WEIPU такие соединители представлены в серии TYP.
ESC: подключение аккумуляторных модулей и ESS
В системах накопления энергии отдельное внимание уделяется соединениям между аккумуляторными модулями, силовыми шинами и инверторами.

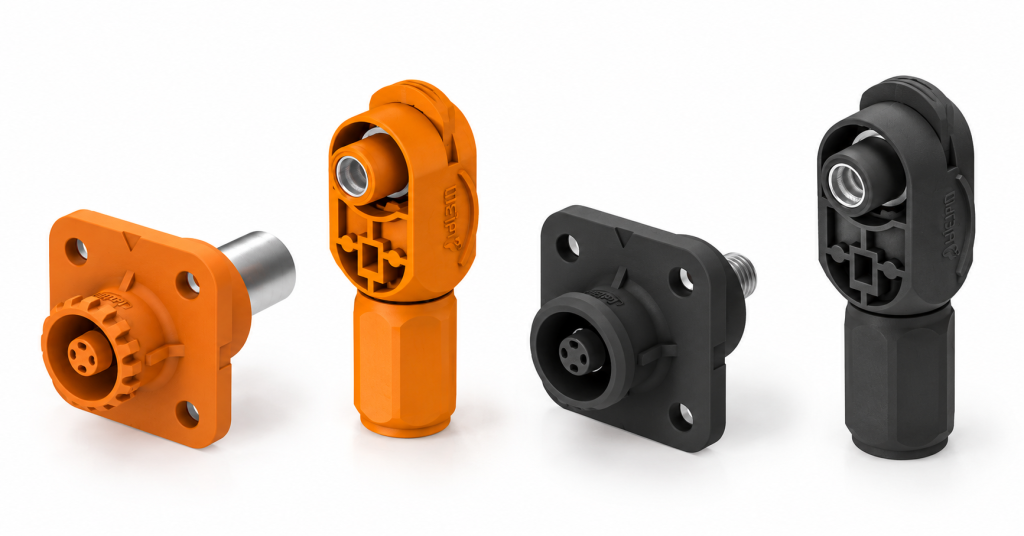

Для этих задач WEIPU предлагает серию ESC — однополюсные силовые разъёмы для применения в системах хранения энергии.
Среди особенностей серии:
- Исполнения на ток до 120 А и напряжение до 1500 В DC.
- Механическая фиксация соединения.
- Цветовая идентификация исполнений.
- Степень защиты IP67 при соблюдении предусмотренных условий эксплуатации.
ESC подходит для проектов, в которых важны компактность соединения, надёжная фиксация и возможность обслуживания отдельных аккумуляторных узлов.
Подробнее о конструкции и характеристиках можно узнать в каталоге серии ESC .

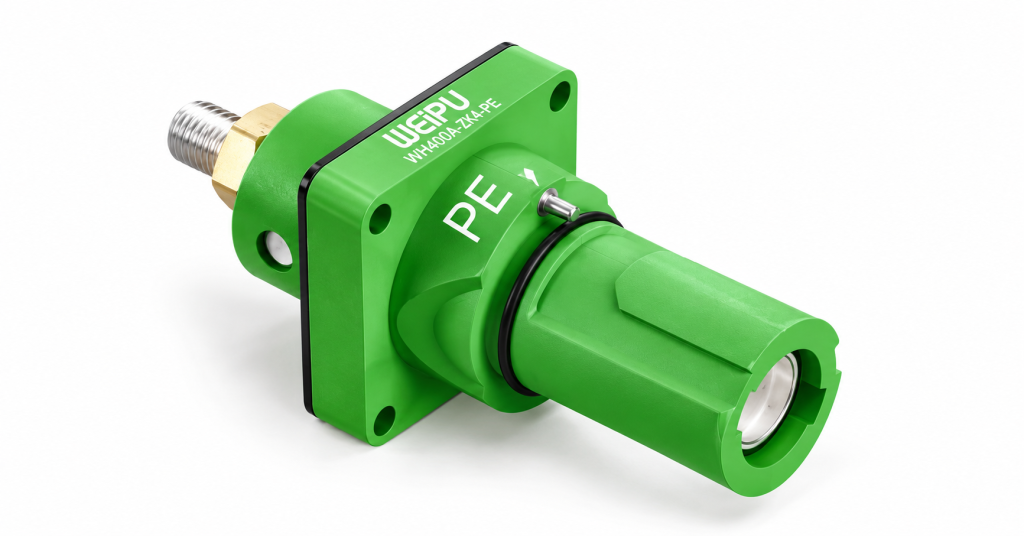

Высокотоковые разъёмы: передача энергии по DC-линиям
Для силовых участков с более высокими токовыми нагрузками WEIPU предлагает отдельные семейства однополюсных соединителей.
В нашей линейке представлены решения с номинальными токами 200, 400, 630 и 800 А, включая серии WH400A, WH630A и WH800A.
Такие соединители предназначены для применения в высокомощных электрических системах, включая аккумуляторные установки, DC-шины, подключения инверторов и промышленную энергетическую инфраструктуру.
Однако номинальный ток — только один из параметров выбора. Даже разъём с большим допустимым током не обязательно подходит для конкретного проекта, если не совпадают требования по напряжению, кабелю, монтажу или условиям эксплуатации.
На что обратить внимание при выборе высокотокового разъёма?
При подборе соединителя для ЦОД или ESS необходимо проверить не только электрические номиналы, но и особенности эксплуатации.
Ток и напряжение
Характеристики разъёма должны соответствовать рабочим и предусмотренным проектом режимам системы.
Нагрев и контактное сопротивление
При больших токах качество контактного соединения непосредственно влияет на тепловые потери.
Защита от неправильного подключения
Ключи полярности, цветовая маркировка и механическая кодировка помогают снизить вероятность ошибки при монтаже.
Защита от прикосновения
Для отдельных высоковольтных DC-соединений особенно важна конструкция, ограничивающая доступ к токоведущим частям.
Разъединение под нагрузкой
Не каждый силовой разъём рассчитан на отключение при протекании тока. Допустимые режимы необходимо проверять по документации конкретного исполнения.
Механический ресурс и монтаж
Следует учитывать вибрацию, количество циклов сочленения, способ фиксации, материал и сечение кабеля.
Для высоковольтных систем дополнительно проверяются необходимые электрические зазоры и пути утечки.
Где применяются такие решения?
Разные классы силовых разъёмов WEIPU могут использоваться в инфраструктуре, где требуется передача и распределение значительной электрической мощности:
- В центрах обработки данных и системах резервного питания.
- В контейнерных системах накопления энергии.
- В промышленных аккумуляторных установках.
- В телекоммуникационной инфраструктуре.
- В силовых распределительных узлах и инверторных системах.
При этом выбор конкретного соединителя зависит не только от отрасли применения, но прежде всего от параметров отдельного участка системы.
Как подобрать разъёмы WEIPU для ЦОД или ESS?
Надёжная система электропитания строится из соединений, подобранных под конкретные задачи. Для распределения переменного тока могут использоваться CEE, для аккумуляторных модулей — ESC, а для высокотоковых DC-линий — специализированные однополюсные разъёмы.
При подборе важно учитывать ток, напряжение, характеристики кабеля, способ установки, условия эксплуатации и предполагаемое количество циклов подключения.
Подберите разъёмы WEIPU для вашего проекта
Передайте специалистам WEIPU параметры вашей системы и схему соединений.
Мы поможем определить подходящий класс разъёмов и подобрать исполнение для вашего проекта.
