Разъёмы WEIPU для умного уличного освещения: питание, данные и быстрое обслуживание

Современное уличное освещение — это не только светильники. В систему могут входить контроллеры, датчики движения и освещённости, камеры, сетевое оборудование и распределительные шкафы. Для работы всех компонентов необходимо организовать надёжную передачу питания, сигналов управления и данных.

При этом соединения эксплуатируются на улице: подвергаются воздействию влаги, пыли, перепадов температуры и других внешних факторов. А если оборудование установлено на опоре освещения, любое обслуживание требует дополнительных монтажных операций.

Поэтому при проектировании важно учитывать не только характеристики светильников, но и способ подключения каждого узла. Разберём, какие соединения используются в системах умного освещения и какие серии WEIPU подходят для таких задач.

Какие соединения нужны в системе умного освещения?

Тип разъёма зависит от того, какое оборудование необходимо подключить и какие цепи используются.

Такой подход позволяет подбирать соединители под конкретные параметры оборудования, а не использовать одинаковое решение для всех точек подключения.

Например, для питания светильника и подключения датчика могут потребоваться разъёмы с разным количеством контактов, допустимым током и способом фиксации.

Почему разъёмное подключение упрощает обслуживание?

Одна из особенностей уличного оборудования — необходимость периодической диагностики, замены и модернизации отдельных компонентов.

При неразъёмном подключении демонтаж может потребовать отключения и повторного оконцевания проводников. Использование подходящих разъёмов позволяет сократить количество таких операций.

Особенно актуален такой подход для распределённых систем освещения, в которых оборудование установлено на большом количестве опор.

Какие условия эксплуатации нужно учитывать?

Разъёмы наружного оборудования должны соответствовать условиям, в которых будет работать соединение.

• Влага и пыль. Необходимая степень защиты определяется местом установки и условиями эксплуатации.
• Температурные воздействия. Материалы корпуса, уплотнений и кабеля должны подходить для рабочего температурного диапазона.
• Ультрафиолетовое излучение. При прямом воздействии солнечного света необходимо проверять стойкость материалов.
• Вибрация и механические нагрузки. Конструкция фиксации должна обеспечивать надёжность соединения в предусмотренных условиях.
• Монтаж и обслуживание. Способ сочленения должен быть удобен для конкретного оборудования.

Стандарты подключения в умном освещении

В системах наружного освещения используются специализированные интерфейсы, обеспечивающие подключение устройств управления и мониторинга.

ANSI C136.41 (NEMA) применяется для подключения фотоконтроллеров и устройств управления к светильникам, в том числе в системах с функциями регулирования освещения.

Zhaga Book 18 определяет интерфейс между наружным светильником и совместимыми сенсорными или коммуникационными модулями.

Эти стандарты важно учитывать при проектировании архитектуры освещения. Однако соответствие им нельзя автоматически распространять на обычные промышленные разъёмы.

Для других соединений системы — питания, сигналов, отдельных интерфейсных линий и распределительных узлов — могут применяться промышленные соединители WEIPU, подобранные по электрическим и эксплуатационным характеристикам.

Какие серии WEIPU подходят для уличного освещения?

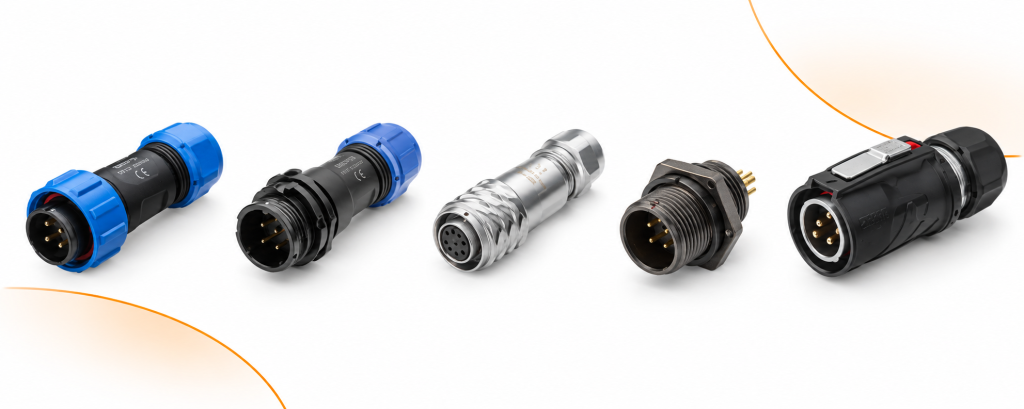

В ассортименте WEIPU представлены несколько семейств разъёмов, которые можно рассматривать для подключения оборудования систем умного освещения.

Для передачи данных также могут потребоваться специализированные интерфейсные разъёмы . Их выбор определяется протоколом, конструкцией оборудования и требованиями к защите соединения.

Что важно знать о винтовом подключении жил?

В отдельных исполнениях промышленных разъёмов используется винтовой способ подключения проводников. При таком монтаже подготовленная жила фиксируется в контактном узле с помощью винтового зажима.

Этот способ позволяет выполнять подключение без обжимного инструмента, однако требует соблюдения требований производителя к подготовке проводника, допустимому сечению и моменту затяжки.

Наличие винтового подключения необходимо проверять по артикулу конкретного изделия. Для исполнений WEIPU с обозначением «-8» точные параметры будут указаны после подтверждения технической документации.

Что проверить перед подбором разъёма?

Чтобы выбрать соединитель для конкретного узла освещения, необходимо определить основные параметры подключения.

Эти параметры позволяют подобрать не просто подходящий по размерам разъём, а соединение, рассчитанное на конкретные условия работы.
