WEIPU представляет угловое винтовое подключение для монтажа в ограниченном пространстве

При монтаже разъёмов в компактных шкафах управления, панелях и корпусах оборудования не всегда остаётся достаточно места для подключения проводов. Доступ к винтовому контакту могут ограничивать стенки корпуса, соседние компоненты или уже проложенные кабели. В таких условиях даже простая операция по затяжке винта становится неудобной, а при проектировании приходится заранее оставлять дополнительное пространство для инструмента.

WEIPU расширила варианты подключения промышленных разъёмов и представила контакты с угловым доступом к винту. Новая конструкция рассчитана на монтаж в условиях ограниченного пространства и позволяет подключать провод без пайки, сохраняя удобный доступ к месту фиксации контакта.

Как устроено угловое винтовое подключение

При обычном винтовом подключении монтажнику необходим прямой доступ к винту. Если разъём уже установлен внутри шкафа или корпуса, пространство перед контактом может оказаться ограничено.

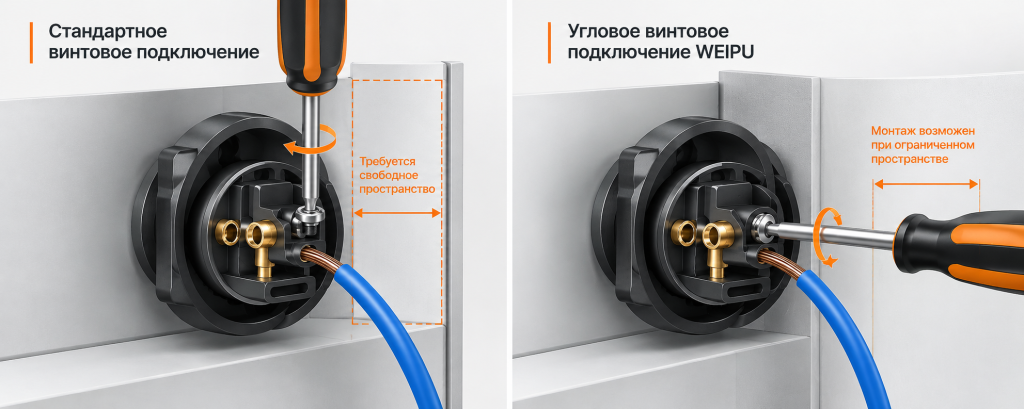

В новой конструкции WEIPU проводник устанавливается в контакт, а его фиксация выполняется винтом через боковое отверстие под углом. Благодаря этому отвёртку можно подвести сбоку, не оставляя дополнительное пространство непосредственно перед контактом.

Что меняется при монтаже

Главное преимущество новой конструкции проявляется там, где доступ к установленному разъёму ограничен.

Угловое винтовое подключение позволяет:

• подключать проводники без пайки;
• получить доступ к винту сбоку;
• упростить монтаж в шкафах и корпусах с плотной компоновкой;
• сократить время подключения при сборке оборудования;
• сохранить доступ к контактам для последующего обслуживания или замены проводов.

Контактные позиции дополнительно разделены внутренними перегородками. Такая конструкция помогает изолировать соседние зоны подключения и снижает риск попадания отдельных жил проводника к соседнему контакту при ручном монтаже.

Для каких серий доступна новая опция

Угловые винтовые контакты доступны для отдельных исполнений нескольких серий WEIPU:

• WK — WK20, WK24 и WK28;
• SF — SF20 и SF24;
• SA — SA20, SA24 и SA28;
• WS — WS20, WS24 и WS28;
• WF — WF20, WF24 и WF28;
• WY — WY20, WY24 и WY28;
• SP — SP21, SP25 и SP29;
• SY — SY21, SY25 и SY29.

В зависимости от серии доступны пластиковые и металлические корпуса, а также разные способы фиксации соединения: push-lock, push-pull, резьбовой и байонетный.

Перейти в технический каталог WEIPU

Токовые характеристики

Допустимый ток зависит от типоразмера разъёма и количества контактов. Для исполнений с угловым винтовым подключением производитель указывает следующие значения:

Таким образом, для отдельных 2- и 3-контактных исполнений типоразмера 28/29 доступен ток до 50 А. Это максимальное значение для указанных конфигураций, а не общая характеристика всех разъёмов с угловым винтовым подключением.

Где применяется угловое винтовое подключение

Новая конструкция подходит прежде всего для оборудования, в котором разъём необходимо подключать или обслуживать после установки в ограниченном пространстве.

Среди возможных применений:

• шкафы управления и электрические панели;
• промышленная автоматика;
• оборудование с панельным монтажом;
• герметичные корпуса наружного оборудования;
• робототехника и мобильные установки;
• энергетическое оборудование;
• транспорт и специальная техника;
• оборудование, требующее подключения или обслуживания непосредственно на объекте.

Угловой доступ к винту особенно удобен при плотной компоновке: конструкторам не требуется закладывать дополнительное пространство только для прямого доступа инструмента к контакту.

Как подобрать подходящее исполнение

При выборе разъёма важно учитывать не только количество контактов, ток и напряжение, но и условия его установки. Способ фиксации, материал корпуса, степень защиты и доступное пространство вокруг контактной части определяют, какое исполнение будет удобнее для конкретного оборудования.

Если прямой доступ к винтовым контактам после установки разъёма ограничен, угловое винтовое подключение WEIPU позволяет сохранить винтовой способ монтажа без изменения компоновки оборудования ради доступа к инструменту.

Посмотреть доступные серии, варианты монтажа и технические характеристики можно в каталоге WEIPU .
