Разъем Weipu SF1611 | Подобрать

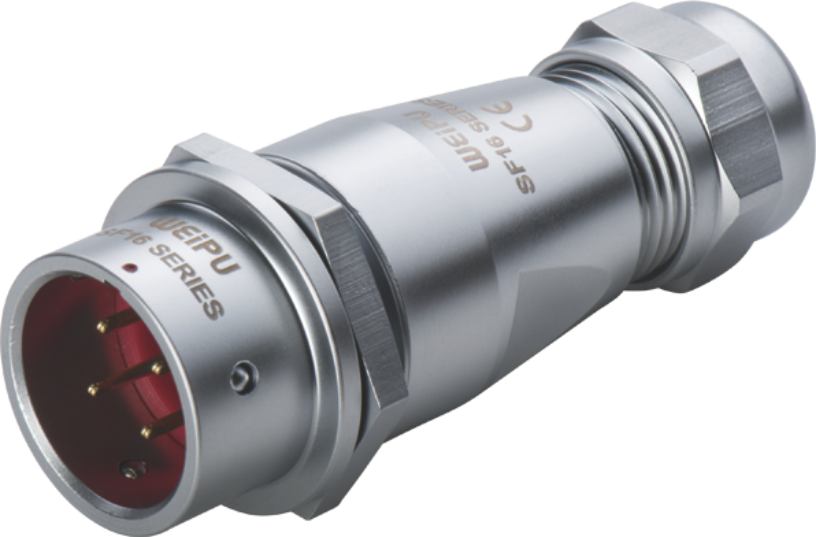

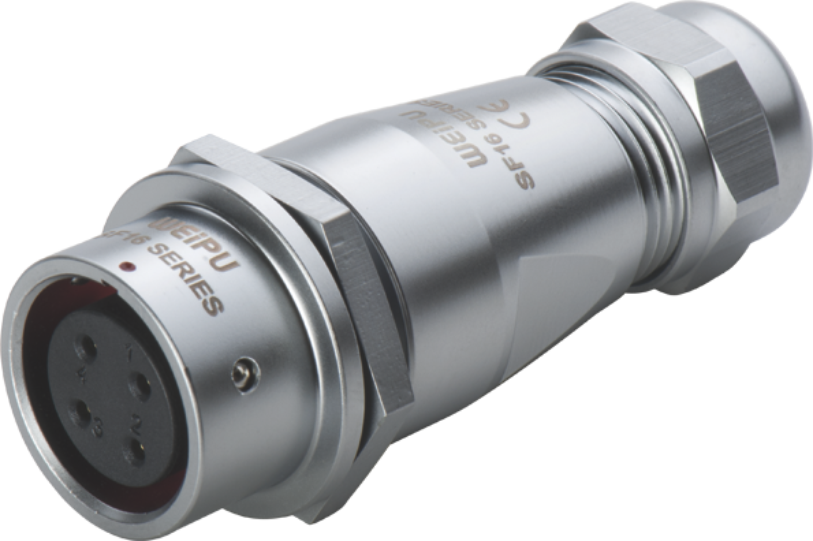

Разъем Weipu SF1611

Гендер
мама / папа

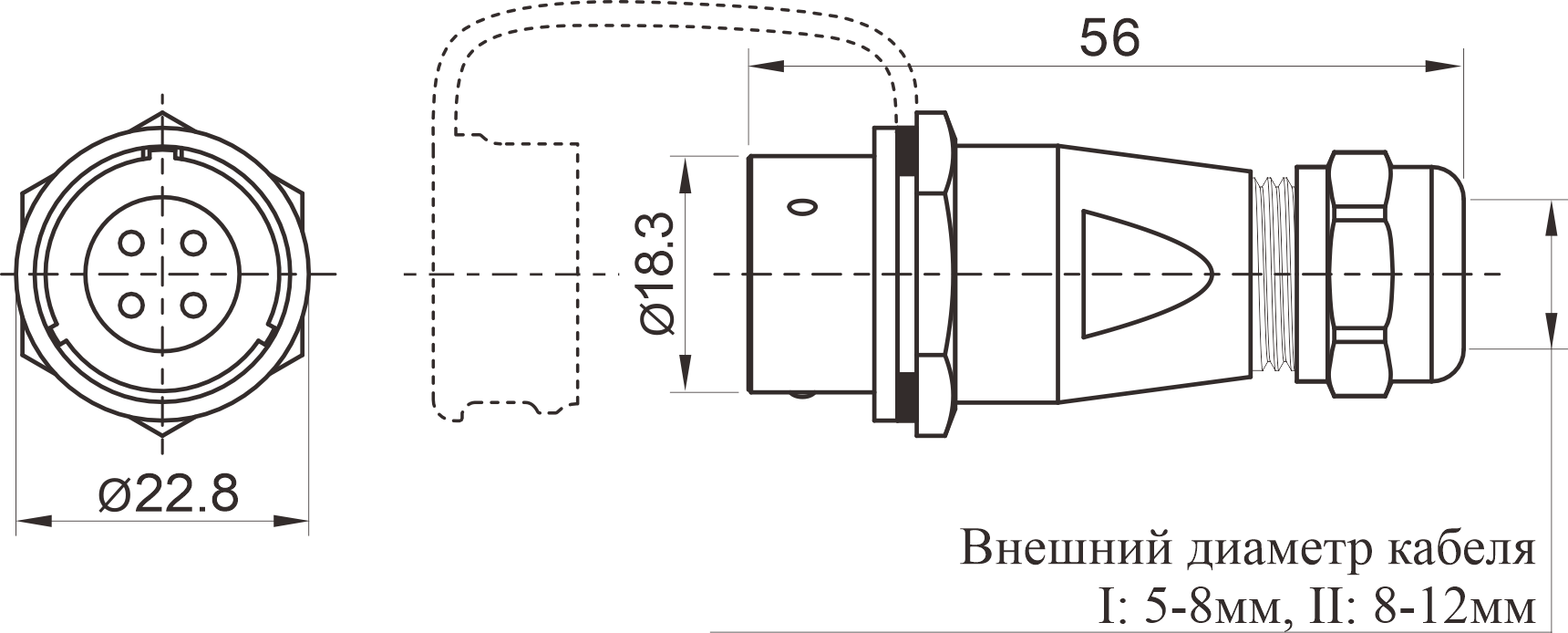

Диаметр кабеля
I: 5-8 мм, II: 8-12 мм

Тип корпуса
Межкабельное соединение

Оставить заявку на подбор

Расположение контактов и спецификация серии SF 16

   Пайка
   Обжим
Количество контактов
Распиновка для вилок (папа),
вид спереди
Рабочий ток (А)
Диаметр контакта (мм)
Рабочее напряжение (AC, В)
Пиковое напряжение (AC, В)
Сопротивление контактов (mΩ)
Сопротивление изоляции (MΩ)
Сечение провода мм²/AWG
2
10
1,5
500
1500
2,5
2000

2
10
1,5
500
1500
2,5

≤2/14
3
10
1,5
500
1500
2,5
2000

3
10
1,5
500
1500
2,5

≤2/14
4
5
1
400
1200
5
2000

4
5
1
500
1500
5

≤0,785/18
5
5
1
500
1500
5

≤0,785/18
Количество контактов
Распиновка для вилок (папа),
вид спереди
Рабочий ток (А)
Диаметр контакта (мм)
Рабочее напряжение (AC, В)
Пиковое напряжение (AC, В)
Сопротивление контактов (mΩ)
Сопротивление изоляции (MΩ)
Сечение провода мм²/AWG
7
5
1
400
1200
5

≤0,785/18
9
5
1
400
1200
5

≤0,785/18
10
5
1
400
1200
5

≤0,785/18

Подбор продукта

Подбор параметров
Количество контактов
Ток, А
Напряжение, В
Степень защиты
Тип корпуса
Монтаж
Контакты
Тип сочленения
Вид корпуса
Диаметр конт., мм.
Кабель
Крышка
  • Количество контактов: 4 Ток, А: 5 Напряжение, В: 500 Условный размер корпуса: 16 Монтаж: пайка Контакты: мама Диаметр конт., мм.: 1 Кабель: 5-8 мм Крышка: без крышки Тип: кабельный
    от 511 руб.
    В наличии
  • Количество контактов: 9 Ток, А: 5 Напряжение, В: 400 Условный размер корпуса: 16 Монтаж: пайка Контакты: мама Диаметр конт., мм.: 1 Кабель: 8-12 мм Крышка: без крышки Тип: кабельный
    от 609 руб.
    В наличии
  • Количество контактов: 10 Ток, А: 5 Напряжение, В: 400 Условный размер корпуса: 16 Монтаж: пайка Контакты: мама Диаметр конт., мм.: 1 Кабель: 5-8 мм Крышка: резиновая заглушка Тип: межкабельный
    от 609 руб.
    В наличии
  • Количество контактов: 10 Ток, А: 5 Напряжение, В: 400 Условный размер корпуса: 16 Монтаж: пайка Контакты: мама Диаметр конт., мм.: 1 Кабель: 8-12 мм Крышка: резиновая заглушка Тип: межкабельный
    от 675 руб.
    В наличии
  • Количество контактов: 10 Ток, А: 5 Напряжение, В: 400 Условный размер корпуса: 16 Монтаж: пайка Контакты: папа Диаметр конт., мм.: 1 Кабель: 5-8 мм Крышка: резиновая заглушка Тип: межкабельный
    от 609 руб.
    В наличии
  • Количество контактов: 10 Ток, А: 5 Напряжение, В: 400 Условный размер корпуса: 16 Монтаж: пайка Контакты: мама Диаметр конт., мм.: 1 Кабель: 8-12 мм Крышка: без крышки Тип: кабельный
    от 609 руб.
    В наличии
  • Количество контактов: 10 Ток, А: 5 Напряжение, В: 400 Условный размер корпуса: 16 Монтаж: пайка Контакты: мама Диаметр конт., мм.: 1 Кабель: 5-8 мм Крышка: без крышки Тип: кабельный
    от 544 руб.
    В наличии
  • Количество контактов: 10 Ток, А: 5 Напряжение, В: 400 Условный размер корпуса: 16 Монтаж: пайка Контакты: папа Диаметр конт., мм.: 1 Кабель: 8-12 мм Крышка: без крышки Тип: кабельный
    от 609 руб.
    В наличии
  • Количество контактов: 2 Ток, А: 10 Напряжение, В: 500 Условный размер корпуса: 16 Монтаж: пайка Контакты: папа Диаметр конт., мм.: 1,5 Кабель: 8-12 мм Крышка: без крышки Тип: кабельный
    от 577 руб.
    В наличии
  • Количество контактов: 9 Ток, А: 5 Напряжение, В: 400 Условный размер корпуса: 16 Монтаж: пайка Контакты: мама Диаметр конт., мм.: 1 Кабель: 5-8 мм Крышка: без крышки Тип: кабельный
    от 544 руб.
    В наличии
  • Количество контактов: 10 Ток, А: 5 Напряжение, В: 400 Условный размер корпуса: 16 Монтаж: пайка Контакты: папа Диаметр конт., мм.: 1 Кабель: 5-8 мм Крышка: без крышки Тип: кабельный
    от 544 руб.
    до 3х недель
  • Количество контактов: 2 Ток, А: 10 Напряжение, В: 500 Условный размер корпуса: 16 Монтаж: обжим Контакты: папа Диаметр конт., мм.: 1,5 Кабель: 5-8 мм Крышка: без крышки Тип: кабельный
    от 490 руб.
    до 3х недель
  • Количество контактов: 2 Ток, А: 10 Напряжение, В: 500 Условный размер корпуса: 16 Монтаж: обжим Контакты: папа Диаметр конт., мм.: 1,5 Кабель: 8-12 мм Крышка: без крышки Тип: кабельный
    от 556 руб.
    до 3х недель
  • Количество контактов: 3 Ток, А: 10 Напряжение, В: 500 Условный размер корпуса: 16 Монтаж: пайка Контакты: папа Диаметр конт., мм.: 1,5 Кабель: 5-8 мм Крышка: без крышки Тип: кабельный
    от 511 руб.
    до 3х недель
